Revue technique automobile Renault Trafic: Serrure de porte avant
Depose
Placer la vitre coulissante en position haute.

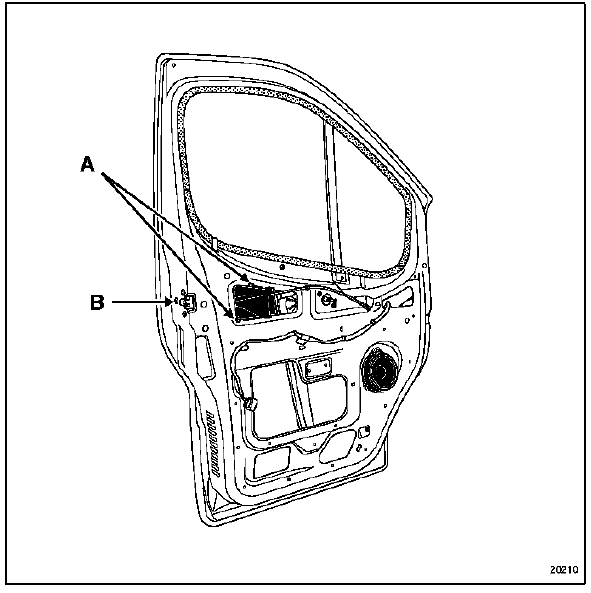

Déposer :
- La garniture de porte (chapitre 71-a),
- Le cache d'inviolabilité (a),
- Les trois vis de fixation de serrure (b).

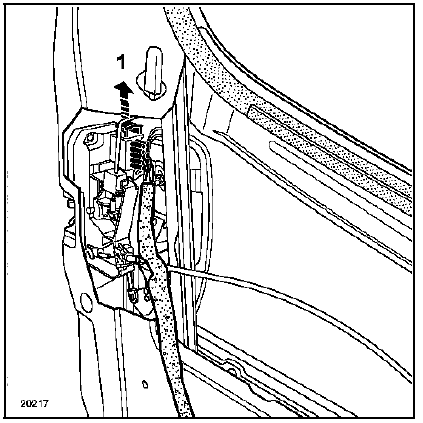

Débrancher le connecteur (1).

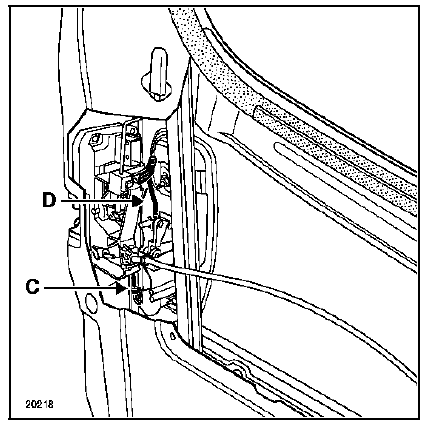

Déposer :
- La tringle de commande de barillet (c),
- La tringle de commande d'ouverture extérieure (d).

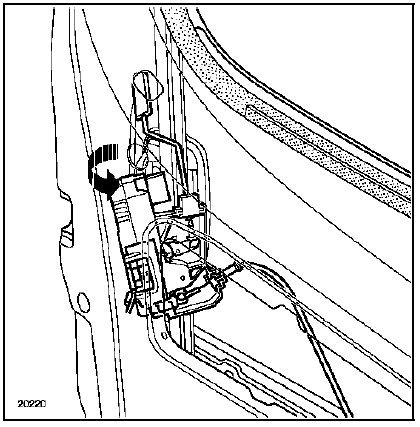

Dégager la serrure.
Repose
Remonter le cache d'inviolabilité en lieu et place.
Barillet de porte avant
Depose
Placer la vitre coulissante en position haute.
Déposer :
La garniture de porte (chapitre 71-a),
Le cache d'inviolabilité (a),
Les trois vis de fixation de serr ...
