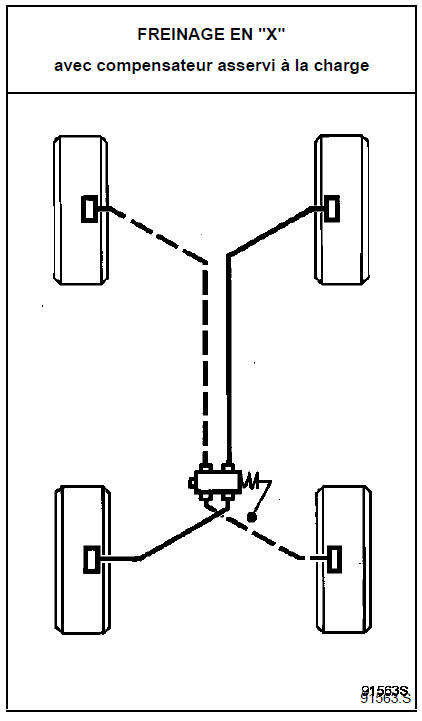

Revue technique automobile Renault Trafic: Schéma de principe général des circuits de freinage
Nota : le schéma suivant est un schéma de principe général; il ne faut en aucun cas le prendre comme référence pour les piquages et l'affectation des circuits. Lors du remplacement d'un des éléments constitutifs du circuit de freinage d'un véhicule, il faut toujours repérer les tuyauteries avant le démontage afin de les rebrancher impérativement dans leurs positions initiales.
Generalites
...
Raccords et canalisations de freinage
Le branchement des canalisations
entre maîtrecylindre,
étriers, compensateur, et groupe hydraulique
est effectué par l'intermédiaire de raccords filetés au
pas m ...
