Revue technique automobile Renault Trafic: Roulement d'arbre d'embrayage
Remplacement
Cette opération s'effectue après avoir désaccouplé la boîte de vitesses et déposé l'embrayage et le volant moteur.
Materiel indispensable
Extracteur de roulement
Depose
Extraire le roulement à l'aide d'un extracteur de roulement.
Repose
Monter le roulement neuf. Celui-ci est livré graissé, ne nettoyer que le diamètre extérieur.
Enduire le diamètre extérieur du roulement de loctite frenbloc.

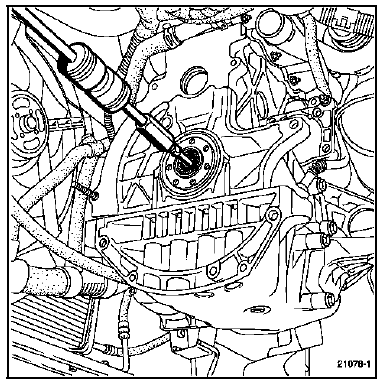

Monter le roulement avec un tube en prenant appui sur la cage extérieure.
Volant
Remplacement
Cette opération s'effectue après avoir désaccouplé la boîte de vitesses du
moteur et déposé l'embrayage.
Depose
Mettre le secteur d' ...
