Revue technique automobile Renault Trafic: Ressort et amortisseur
Materiel indispensable
Compresseur de ressort

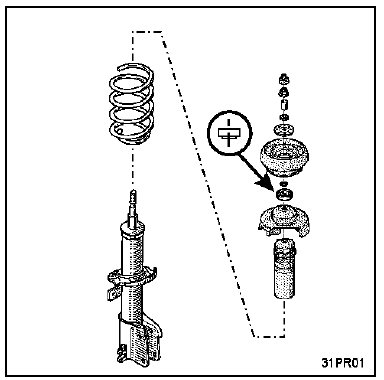

Depose
Déposer le combiné ressort-amortisseur (consulter la méthode correspondante).
Fixer le combiné ressort-amortisseur verticalement dans un étau.
Comprimer le ressort jusqu'au décollement de celui-ci sur les appuis de coupelles.
Déposer :
- L'écrou de la tige d'amortisseur,
- L'entretoise,
- La rondelle,
- Le roulement,
- La coupelle supérieure,
- Le ressort,
- Le cache-poussière.
Nota : les amortisseurs sont stockés à l'horizontale, dans ces conditions, il est possible que les amortisseurs destinés à travailler verticalement se désamorcent.
En conséquence, il suffit, avant la mise en place du ressort, de pratiquer en position verticale quelques pompages manuels sur la tige d'amortisseur.
Repose
Reposer :
- Le cache-poussière,
- Le ressort,
- La coupelle supérieure,
- Le roulement (veiller au sens de montage : épaulement de cage intérieure orienté vers le pied d'amortisseur),
- La rondelle,
- L'entretoise,
- L'écrou de la tige d'amortisseur.
Serrer au couple préconisé l'écrou de la tige d'amortisseur.
Positionner le ressort en butée de coupelles inférieures et supérieures.
Décomprimer le ressort.
Reposer le combiné ressort-amortisseur (consulter la méthode correspondante).
