Revue technique automobile Renault Trafic: Renfort de fixation de levier de frein à main

Revue technique automobile Renault Trafic / Tôlerie / Structure inferieure / Renfort de fixation de levier de frein à main

Le remplacement de cette pièce est une opération de base liée à un incident.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

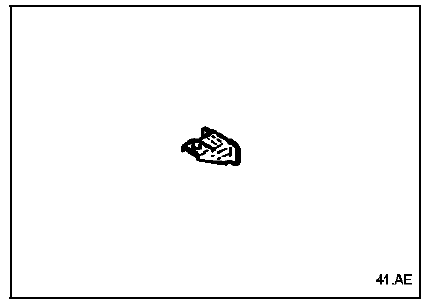

Composition de la piece de rechange

Pièce livrée seule.

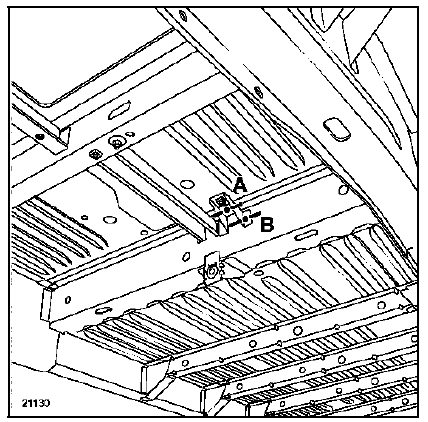

Pieces concernees (epaisseur en mm) :

Pieces concernees (epaisseur en mm) :

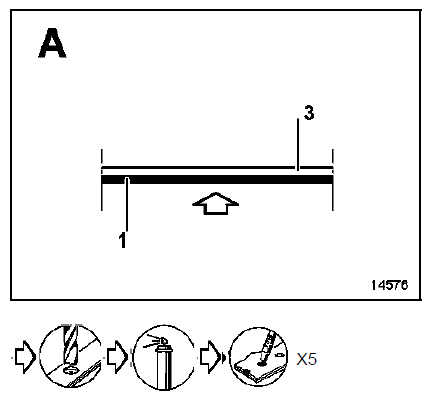

  1. Arrêt de gaine  2
  2. Doublure de traverse avant de plancher arrière 1,2

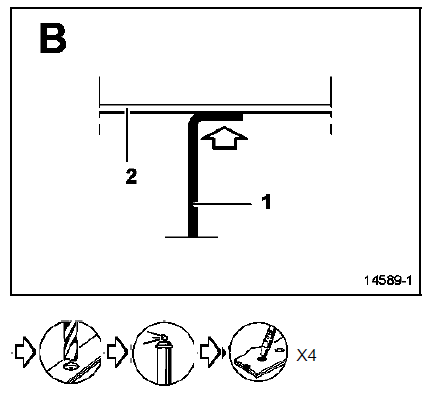

Arrêt de gaine

Doublure de traverse avant de plancher arrière
