Revue technique automobile Renault Trafic: Renfort de fermeture de bas de caisse
Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture de bas de caisse pour une collision latérale.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce livrée seule.
Pieces concernees (épaisseur en mm) :
- Renfort de fermeture de bas de caisse 1,5
- Longeron arrière partie avant 1,5
Fermeture arrière de marche pied latéral avant
Le remplacement de cette pièce est une opération
complémentaire au remplacement de la fermeture de
bas de caisse pour une collision latérale.
Nota : il n'y a pas de sp&e ...

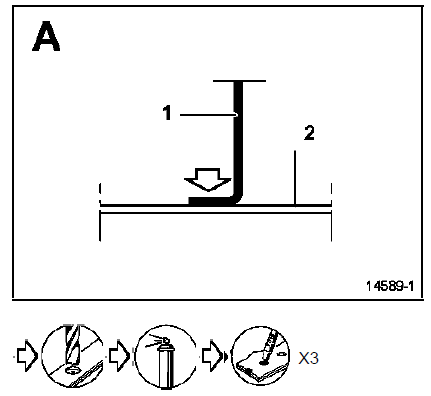

Boîtier de rail
Le remplacement de cette pièce est une opération
complémentaire au remplacement de la fermeture de
bas de caisse pour une collision latérale avant.
Nota : il n'y a pas d ...
D'autres materiaux:
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points
de soudure.
Meuleuse droite equipee d'Aun disque
bakelite . 75, Epaisseur 1,8 a 3,2 mm.
Fraiser les points de soudure.
Meuleuse droite 20 000 tr/min. Equipee de
fraise spherique .10 Ou 16 mm.
Percer les points de soudure.
Foret &agra ...
Compensateur de freinage
Reglage
Effectuer cinq actions sur le levier afin de mettre les
câbles en condition normale d'utilisation.
Mesurer les cotes x sur les étriers gauche et droit. La
somme des cotes doit être comprise entre 0,1 et
0,5 millimètre.
Attention : la somme des cotes ne doi ...
Support de rotule d'équilibreur
le remplacement de cette pièce est une opération liée
à un incident, lors d'un arrachement de l'embase de la
rotule.
dans le cas où l'arrachement se ferait au niveau des
filetages de fixation il est possible de remplacer le filet
d'origine par un écro ...
