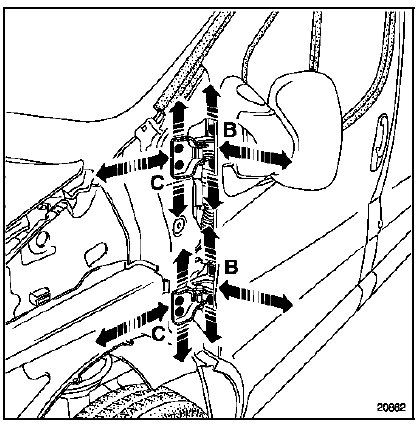

Tous les réglages des jeux de la porte (zones 1 à 5 voir introduction) sont assurés au niveau des vis de fixation (b) et (c) des charnières.
Rappel : le réglage d'avant en arrière (ox) de la porte s'effectue uniquement au niveau des vis (c) de fixation des charnières sur le pied avant.
L'accès à ces vis nécessite la dépose de l'aile avant.
Vérifier les réglages et serrer en position.

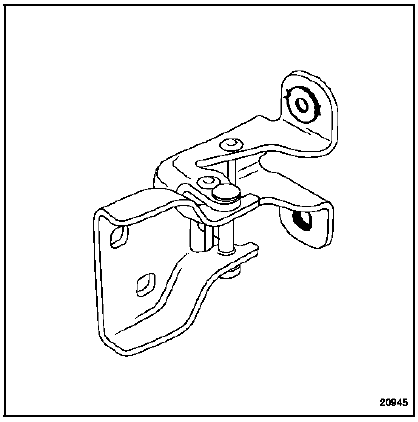

Particularité des charnières d'origine
Une rondelle est soudee en usine au niveau du trou superieur de la charniere (cote appui de porte) pour assurer un pilotage dans une position unique de la porte.
Dans le cas d'un remplacement de por te necessitant un reglage, il sera necessaire de dessouder cette rondelle ou d'Aagrandir le trou ( .12 Maxi).
Rappel : pour toutes les opérations de mise à nu des tôles, une protection anticorrosion est indispensable.
La gamme de protection doit être appliquée avec les produits suivants :
Impression phosphatant 77 01 423 933
Diluant réactif 77 01 423 955
Nota : les charnières après-vente sont livrées sans rondelle soudée.

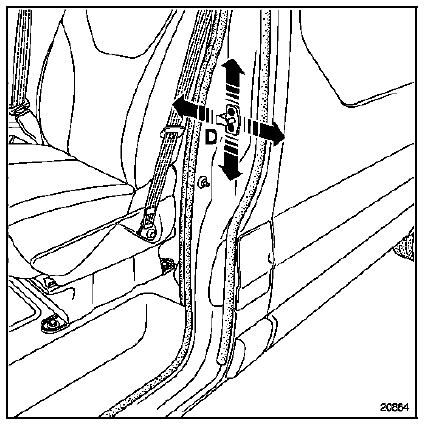

La suppression du talonnage et le réglage de la dureté de fermeture s'effectuent par les vis (d) de gâche.
Lors de cette opération il est possible de régler l'affleurement de la porte en partie arrière.
Vérifier le réglage et serrer en position.
Securite passive

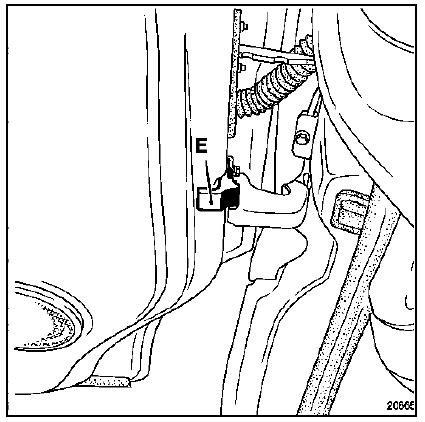

Attention : en fin d'opération, vérifier la présence de l'anti-échappement (e).
Rappel : la fonction de cette pièce est essentielle en cas de collision frontale.
L'anti-échappement permet de maintenir la porte dans
son plan, celle-ci participe alors efficacement à
l'absorption de l'énergie du choc.
Doublure de traverse arrière de pavillon
arrière
Le remplacement de cette pièce est une opération
complémentaire au remplacement du pavillon arrière.
Il n'y a pas de spécificité méthode pour cette
opération, les liaisons étant toutes réalisables comme
à l'origine.
...
Commande d'ouverture intérieure de portes de
chargement
Depose de la commande
A l'aide de la pince à dégrafer,
déclipser le panneau de
garniture.
Déposer :
Les deux arrêts de gaine (a),
Les deux boules d'arrêts de
câble,
Depose du mécanisme de
commande
Déposer :
Les ...
Flasque de protection de disque
Depose
Déposer :
Le disque de frein (consulter la méthode
correspondante),
Les trois vis de fixation du flasque,
Le flasque.
Repose
Reposer :
Le flasque,
Les trois vis de fixation du flasque.
Serrer au couple les trois vis de fixation du flasque.
...
