Revue technique automobile Renault Trafic: References de positionnement des pieces remplacees

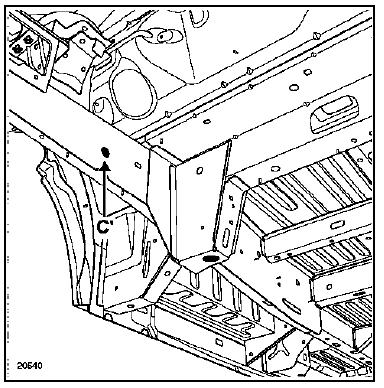

C - fixation avant de berceau avant
Le calibre est centré et fixé dans le trou de fixation de berceau.
Il est à utiliser lors du remplacement d'un longeron avant partiel ou complet.

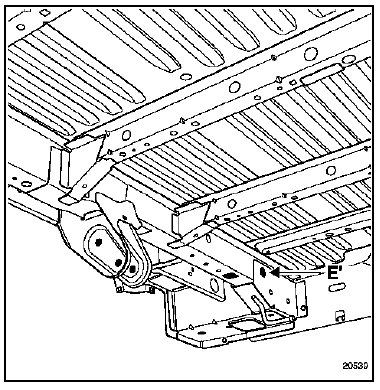

E - fixation d'amortisseur arriere
Le calibre est centré et fixé dans l'axe de l'amortisseur.
Il est à utiliser lors du remplacement d'un longeron arrière partiel ou complet.

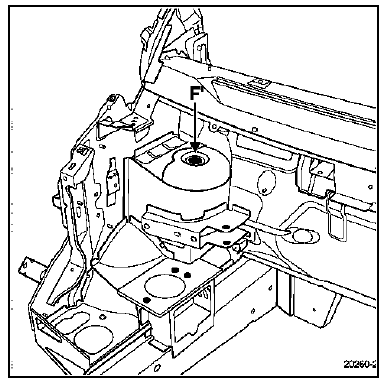

F - fixation superieure d'amortisseur avant
Le calibre est en appui sous la coupelle d'amortisseur et se centre dans le trou de fixation de l'amortisseur.
Il est à utiliser lors du remplacement du passage de roue.

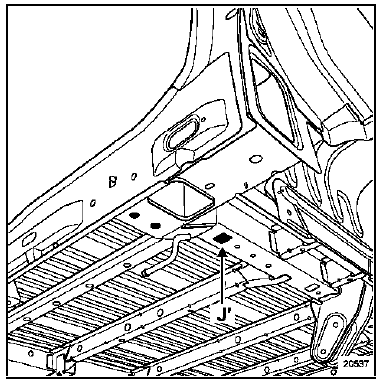

J - extremite de longeron arriere
Le calibre vient en appui sous le longeron et est centré dans le trou pilote.
Il peut être utilisé avec mécanique en place, pour la remise en ligne du longeron, mais cela nécessite la dépose de l'amortisseur.
Il est également utilisé avec mécanique déposée, dans les mêmes conditions, pour le remplacement du longeron.

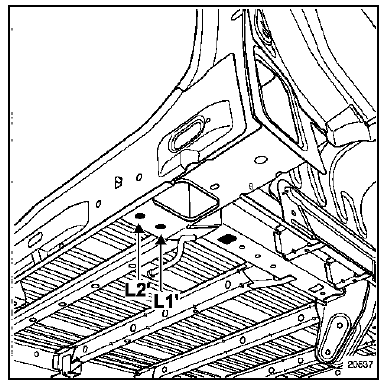

L - traverse extreme arriere
Le calibre vient en appui sous le boîtier de fixation d'amortisseurs, puis est centré dans les trous de fixation de l'attelage de remorque.
Il est utilisé pour le remplacement de l'ensemble jupe traverse arrière avec ou sans mécanique.

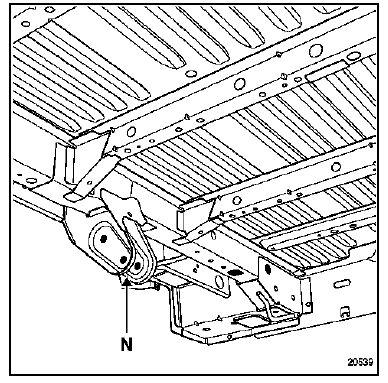

N - fixation de tirant lateral de train arriere
Le calibre est centré et fixé dans l'axe du tirant latéral de train arrière.
Il est à utiliser lors du remplacement :
- D'un longeron arrière partiel ou complet,
- De l'attache de tirant.

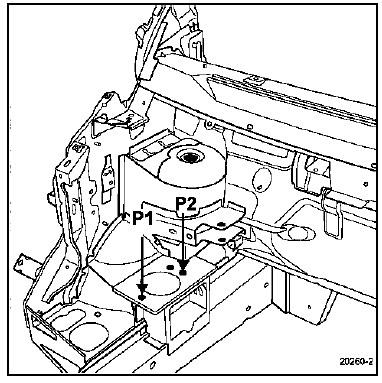

P - fixation moteur
Le calibre vient se placer par-dessus l'appui moteur, il se centre dans les trous de fixation du patin.
Il est à utiliser avec mécanique déposée pour le remplacement d'un demi-bloc avant.

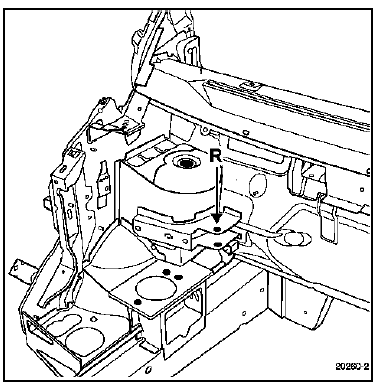

R - fixation tirant moteur
Le calibre vient se placer dans la chape du tirant, il se fixe en lieu et place de celui-ci.
Il est à utiliser pour la mise en référence géométrique de la chape de tirant.
References complementaires de mise en assiette
Ce sont des références provisoires destinées à
remplacer les principales, lorsque ces dernières ont
été affectées par le choc.
Ces points p ...

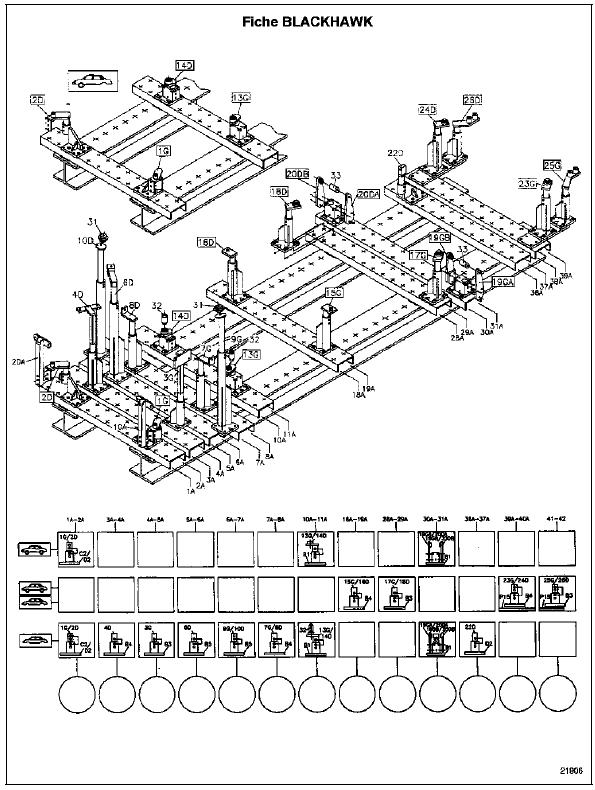

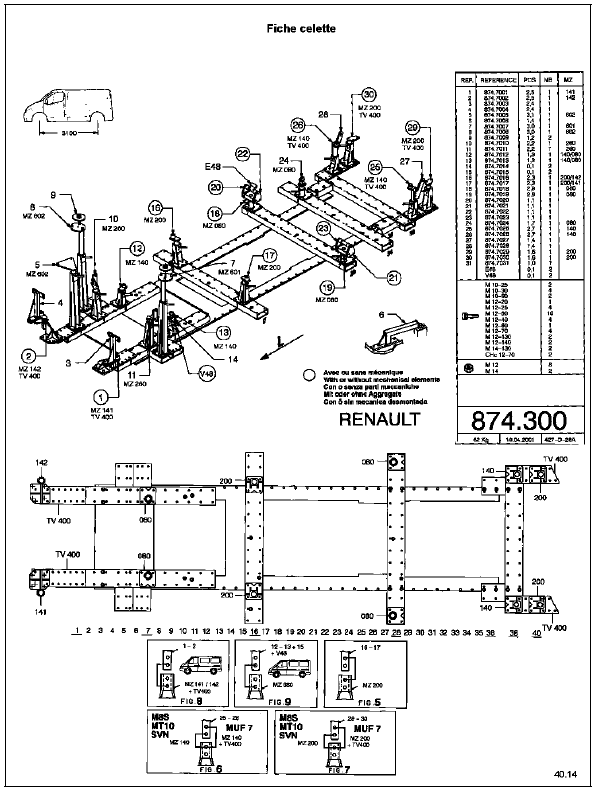

References des outillages specifiques
Celette
Pièces fournisseur
Têtes spécifiques pour système mz
Commander à : celette s.A.
B.P. 9 38026 Vienne
Référence fournisseur : 874.300
...
D'autres materiaux:
Banquette complète
Depose
Déposer :
Les quatre vis de fixation (a),
La vis de fixation de ceinture (b) sur la banquette.
Débrancher le connecteur du faisceau sous siège.
Protéger la garniture de bas de marche, puis dégager
la banquette en (1) (un plot de c ...
