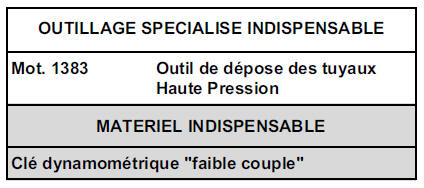

Attention : avant toute intervention, brancher l'outil de diagnostic après-vente, entrer en dialogue avec le calculateur d'injection et vérifier que la rampe d'injection ne soit pas sous pression.
Prendre garde à la température de carburant.
Respecter strictement les consignes de proprete
Depose
Débrancher la batterie.

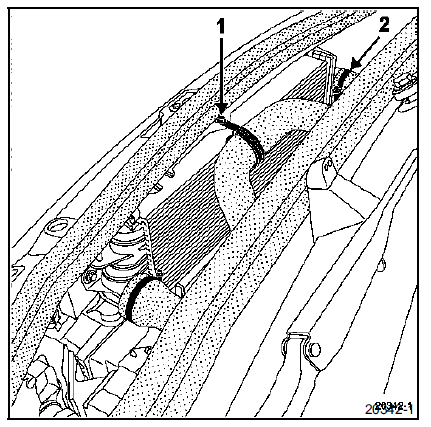

Déposer la vis (1) du collier de maintien.

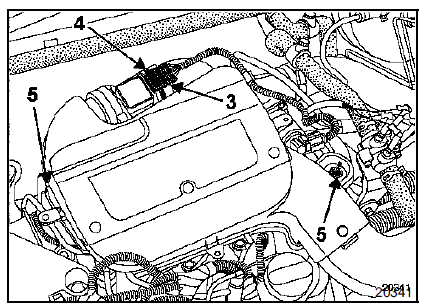

Débrancher :

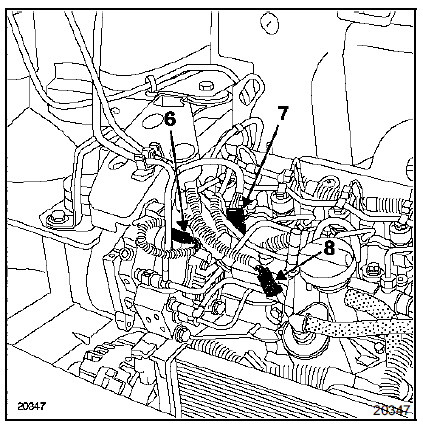

Déposer :

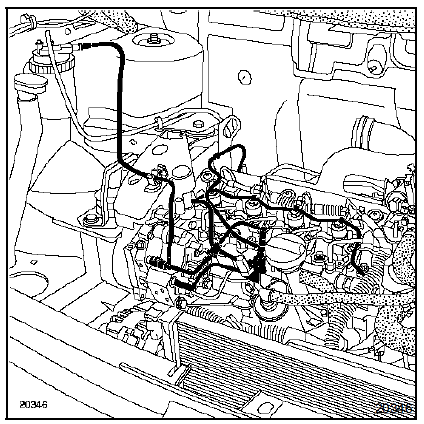

Débrancher :
Ecarter le faisceau électrique.

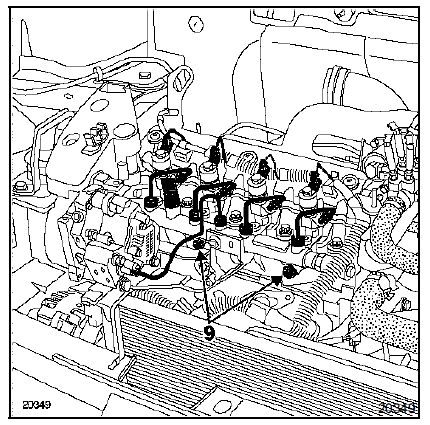

Déposer :
Repose
Ne retirer les bouchons de protection qu'au dernier moment pour chacun des organes.
Reposer la rampe et approcher les vis de fixation de celle-ci à la main sans les bloquer (la rampe doit être flottante).
Reposer les tuyaux haute pression en approchant les écrous à la main côté pompe et injecteurs puis côté rampe.

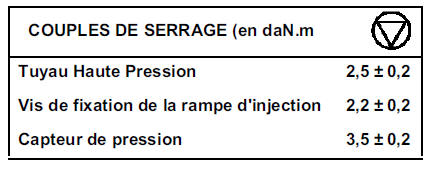

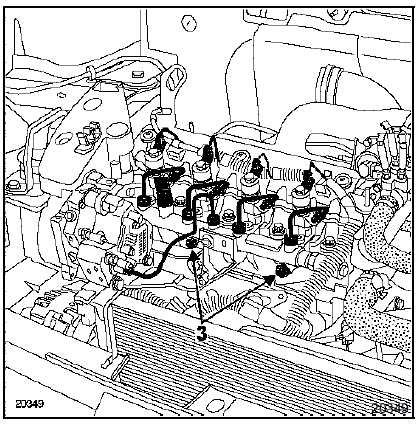

Serrer les vis (3) de fixation de la rampe au couple de 2,2 dan.M.
Serrer les tuyaux haute pression au couple de 2,5 dan.M en serrant en premier les écrous côté pompe et injecteurs puis côté rampe.

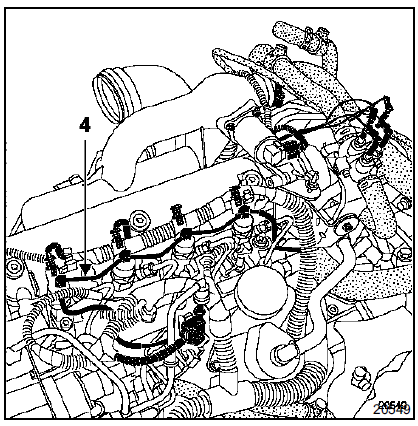

Remplacer impérativement le tuyau de retour de gazole (4) à chaque démontage.
Pour les autres opérations de repose, procéder dans le sens inverse de la dépose.
Important : effectuer un réamorçage du circuit en mettant le contact à plusieurs reprises, ou faire tourner la pompe basse pression à l'aide de l'outil de diagnostic dans le menu "commandes des actuateurs".
Pompe à vide
Depose
Débrancher les tuyaux de la pompe à vide.
Déposer :
Les vis et écrous de fixation,
La pompe à vide.
Repose
Nettoyer les plans de joint.
Attention : l'utilisation de produits abrasifs ou
d'outils tranchants, lors du nettoyage des plans ...
Traverse avant de pavillon de cabine
Le remplacement de cette pièce est une opération
complémentaire au remplacement du pavillon de
cabine.
Il n'y a pas de spécificité méthode pour cette
opération, les liaisons étant toutes réalisables comme
à l'origine.
Vo ...
Outillage
Introduction
L'outil car. 1504 Est utilisé pour la pose des inserts
suivants :
Ecrous
Em4 Référence 77 01 047 924
Em5 Référence 77 01 047 685
Em6 Référence 77 03 043 020
Em8 Référence 77 01 047 925
Goujons
Gm6 Réfé ...
