Le remplacement de cette pièce est une opération complémentaire au remplacement du plancher cabine.
Nota : il n'y a pas de spécificité méthode pour cette opération, les liaisons sont toutes réalisables comme à l'origine. Il est cependant possible d'effectuer des points de bouchonnage aux endroits difficiles d'accès à la pointeuse.

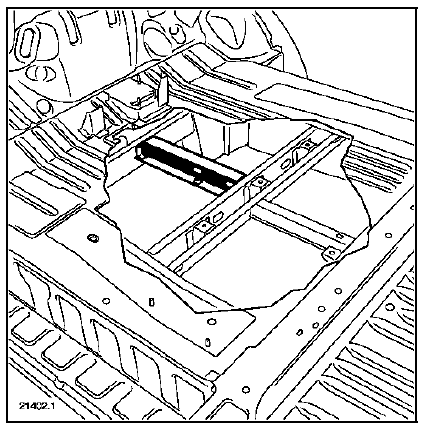

Vous trouverez dans la méthode un dessin de la pièce en position sur véhicule pour information.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

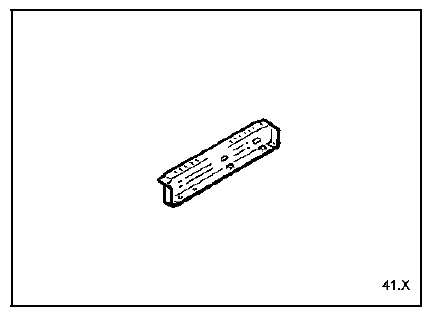

Composition de la piece de rechange
Pièce livrée seule.
Cylindre récepteur d'embrayage
Depose
La dépose du récepteur d'embrayage ne peut
s'effectuer qu'après avoir déposé la boîte de vitesses.
Désaccoupler :
Le tuyau de liaison émetteur-récepteur en dégageant
l'agrafe (2) située sur le raccord ( ...
Armature de dossier
Nota : pour déposer le dossier il n'est pas nécessaire
de déposer le siège, il suffit de l'avancer au maximum.
Depose
Déclipser les deux carters latéraux en (1), puis en (2).
A l'aide d'un petit tournevis plat, déposer l'obturateur
(a ...
Protecteur de coin arrière
Depose
Après avoir déposé les feux arrière,
Déposer la vis (a).
Déclipser les deux agrafes (b), puis dégager la pièce
afin de pouvoir débrancher le tuyau d'eau.
Repose
Vérifier la mise en place du tuyau d'eau sur le ...
