Revue technique automobile Renault Trafic: Raccords et canalisations de freinage
Le branchement des canalisations
entre maîtrecylindre,
étriers, compensateur, et groupe hydraulique
est effectué par l'intermédiaire de raccords filetés au
pas metrique.
En conséquence, il est important de n'utiliser que des pièces figurant dans le catalogue des pièces de rechange de ce véhicule.

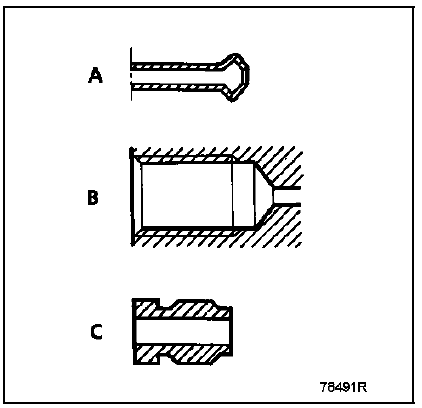

Identification des pièces
- Forme de l'embout de tuyauteries acier ou cuivre (a),
- Forme des logements filetes sur organes (b),
- Raccords de tuyauterie teinte verte ou noire : 6 pans extérieurs de 11 mm ou 12 mm (c).
Schéma de principe général des circuits de freinage
Nota : le schéma suivant est un schéma de principe général; il ne
faut en aucun cas le prendre comme référence
pour les piquages et l'affectation des circu ...
