Revue technique automobile Renault Trafic: Rétroviseur électrique
Retroviseurs exterieurs
Les rétroviseurs électriques sont composés de :
- Deux moteurs de réglage (vertical et horizontal),
- Une sonde de température extérieure (côté passager),
- Un système de dégivrage (selon version).
Nota : la dépose des rétroviseurs extérieurs ne nécessite pas le dégarnissage des portes.

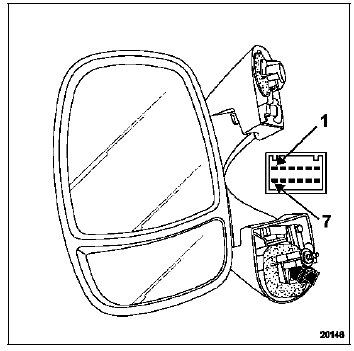

Branchement (le plus complet)

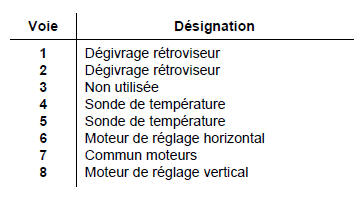

La résistance du système de dégivrage est d'environ 13 ohms. La résistance de la sonde de température extérieure doit être de 2500 ohms pour 20 c environ.
Remarque : la commande de dégivrage des rétroviseurs est réalisée par la même touche que pour la lunette arrière dégivrante.
Serrure de portes
Fonctionnement
Selon l'équipement du véhicule, les serrures de portes sont spécifiques :
Version avec condamnation simple,
Version avec super condamnation.
La super cond ...
Commande rétroviseurs
Commande de retroviseurs
Branchement
Rétroviseur gauche
Rétroviseur droit
...
