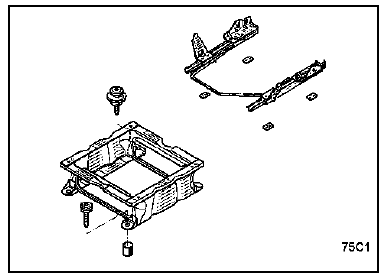

Revue technique automobile Renault Trafic: Réhausse et glissières de siège
Depose
Nota : la dépose des glissières peut s'effectuer sans déposer la réhausse de siège.
Déposer :

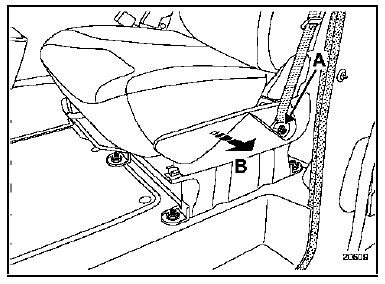

- La fixation de la ceinture de sécurité (a),
- Le carter gauche en (b),

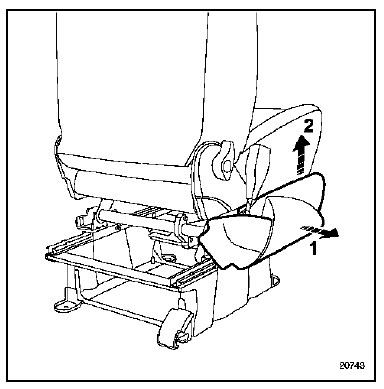

- Le carter droit en (1), puis en (2).

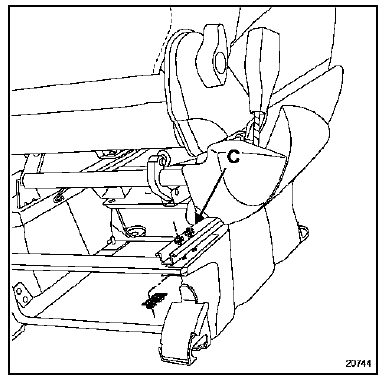

Déposer les huit vis de fixation (c) situées à chaque extrémité de glissière.

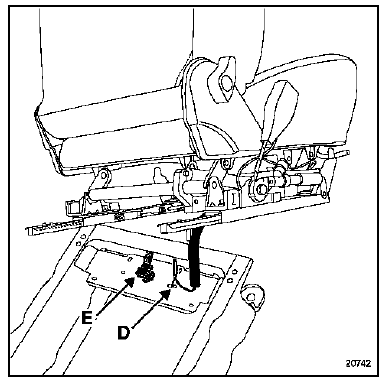

Découper le collier de maintien (d). Déposer le connecteur (e). Dégager le siège.

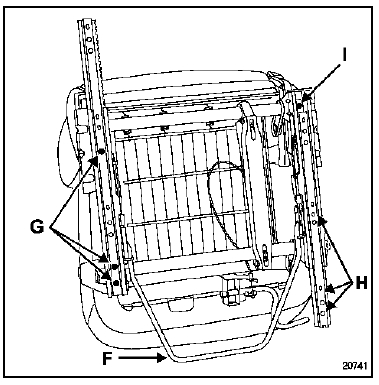

Actionner la commande de réglage (f) de façon à faire coïncider les trois vis de fixation de glissière (g) en face des trous sur rail (h), puis déposer les vis. Faire coulisser le rail au maximum vers l'avant du siège, puis déposer les vis (i). Déposer les glissières avec la commande de réglage.

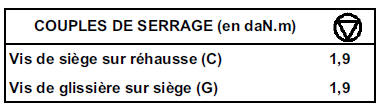

Repose
