Renault Trafic
Manuel du conducteur
Manuel du conducteur Renault Trafic (Opel Vivaro, Nissan Primastar): Réglage des faisceaux

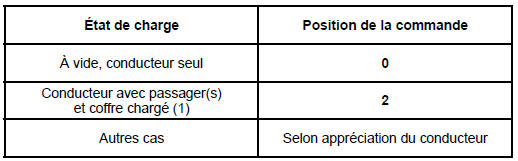

Pour les véhicules qui en sont équipés, la commande a permet de corriger la hauteur des faisceaux en fonction de la charge.
Tournez la commande a vers le bas pour baisser les projecteurs et vers le haut pour les lever.
En cas de roulage à gauche avec un véhicule poste de conduite à gauche (ou vice versa), il est impératif de régler temporairement les feux, le temps du séjour.
Réglage temporaire
Ouvrez le capot moteur et repérez le marquage b à proximité de l'un des projecteurs avant.
Pour chaque projecteur, à l'aide d'un outil type tournevis, tournez la vis 1 d'un quart de tour vers le - pour descendre les faisceaux.
Revenez en position d'origine une fois le séjour terminé : tournez la vis 1 d'un quart de tour vers le + pour monter les faisceaux.
Éclairages et signalisations extérieurs
Feux de position
Tournez la bague 2 jusqu'à
l'apparition du symbole en face du
repère 3.
Un témoin s'allume au tableau de bord.
Extinction des feux de position
Manuel ...
Avertisseurs sonores et lumineux
Avertisseur sonore
Appuyez sur le coussin du volant a.
Avertisseur lumineux
Pour obtenir un appel lumineux, tirez la
manette 1 vers vous.
Feux indicateurs de direction
Manoeuvrez la manette ...
