Revue technique automobile Renault Trafic: Protecteur de coin arrière
Depose
Après avoir déposé les feux arrière,

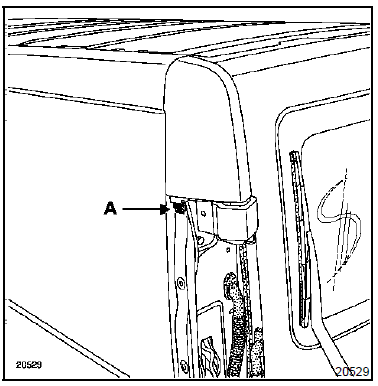

Déposer la vis (a).

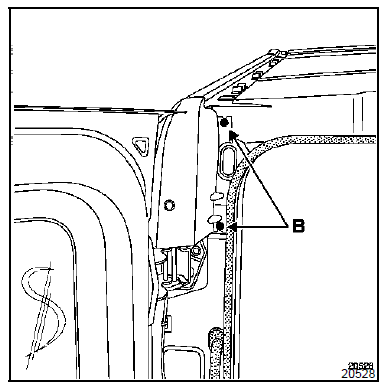

Déclipser les deux agrafes (b), puis dégager la pièce afin de pouvoir débrancher le tuyau d'eau.
Repose
Vérifier la mise en place du tuyau d'eau sur le gicleur avant la repose.
