Consignes de proprete a respecter imperativement lors d'une intervention sur le systeme d'injection directe haute pression

Risques liés à la pollution

Le système est très sensible à la pollution. Les risques induits par l'introduction de pollution sont :

• L'endommagement ou la destruction du système d'injection à haute pression,
• Le grippage ou la non étanchéité d'un élément.

Toutes les interventions après-vente doivent être réalisées dans de très bonnes conditions de propreté. Avoir réalisé une opération dans de bonnes conditions de propreté signifie qu'aucune impureté (particules de quelques microns) n'a pénétré dans le système au cours de son démontage ou dans les circuits par les raccords de carburant.

Les principes de propreté doivent s'appliquer depuis le filtre jusqu'aux injecteurs.

Quels sont les elements qui polluent ?

Les éléments qui polluent sont :

• Les copeaux métalliques ou plastiques,
• La peinture,
• Les fibres,

• De cartons,
• De pinceau,
• de papier,
• De vêtement,
• De chiffon.

• Les corps étrangers tels que cheveux,
• L'air ambiant,
• Etc...

Attention : il est impossible de nettoyer le moteur au nettoyeur haute pression au risque d'endommager la connectique. De plus, l'humidité peut stagner dans le connecteur et créer des problèmes de liaison électrique.

Consignes a respecter avant toute intervention sur le systeme d'injection

• S'assurer qu'on possède les bouchons des raccords à ouvrir (sac de bouchons vendu au magasin de pièces de rechange). Les bouchons sont à usage unique. Après utilisation, les bouchons doivent être jetés (une fois utilisés, ils sont souillés, un nettoyage ne suffit pas pour les rendre réutilisables). Les bouchons non utilisés doivent être jetés.
• S'assurer qu'on possède des sacs plastique qui ferment plusieurs fois de manière hermétique, pour le stockage des pièces qui y seront déposées. Il y a moins de risque que les pièces ainsi stockées soient soumises aux impuretés. Les sacs sont à usage unique, une fois utilisés, ils doivent être jetés.
• S'assurer qu'on possède des lingettes de nettoyage ne peluchant pas. Lingettes référencées 77 11 211 707.

  L'utilisation de chiffon ou de papier classique pour nettoyer, est interdite. En effet, ceux-ci peluchent et peuvent polluer le circuit de carburant du système. Chaque lingette ne peut être utilisée qu'une fois.

Consignes de nettoyage a respecter avant toute ouverture du circuit de carburant

• Utiliser lors de chaque intervention du diluant neuf (un diluant usagé contient des impuretés). Le verser dans un récipient ne contenant pas d'impuretés.
• Utiliser lors de chaque intervention un pinceau propre et en bon état (le pinceau ne doit pas perdre ses poils).
• Nettoyer à l'aide du pinceau et du diluant les raccords à ouvrir.
• Souffler à l'air comprimé les parties nettoyées (outils, établi ainsi que les pièces, raccords et zone du système d'injection). Vérifier qu'il ne reste pas de poils de pinceau.
• Se laver les mains avant et durant l'intervention si nécessaire.
• Lors de l'utilisation de gants de protection, recouvrir les gants en cuir par des gants en latex.

Consignes a respecter pendant l'intervention

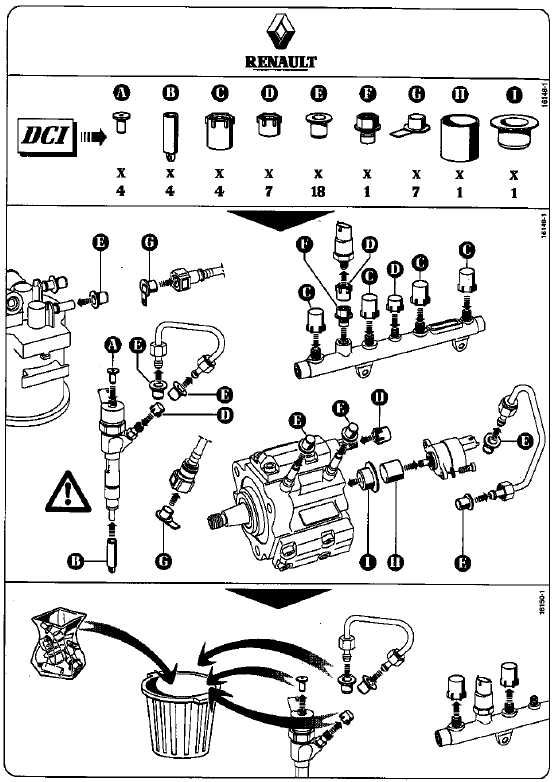

• Dès que le circuit est ouvert, boucher impérativement les ouvertures pouvant laisser pénétrer la pollution. Les bouchons à utiliser sont disponibles au magasin de pièces de rechange. Ils ne doivent en aucun cas être réutilisés.
• Refermer la pochette hermétiquement, même s'il faut la rouvrir peu de temps après. L'air ambiant est un vecteur de pollution.
• Tout élément du système d'injection déposé doit, après avoir été bouché, être stocké dans un sac plastique hermétique.
• Après l'ouverture du circuit, l'usage de pinceau, de diluant, de soufflette, d'écouvillon, de chiffon classique est strictement interdit. En effet ces éléments sont susceptibles de faire pénétrer dans le système des impuretés.
• En cas de changement d'un élément par un neuf, ne le sortir de son emballage que lors de sa mise en place sur le véhicule.
