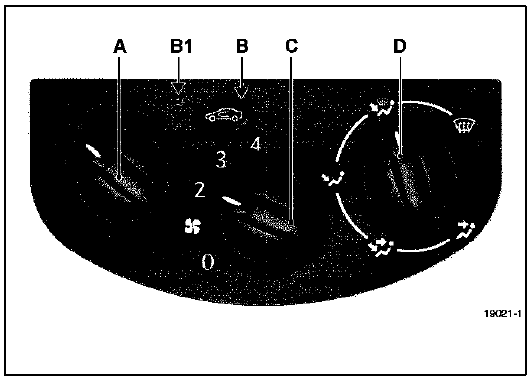

Tableau de commande

A Réglage de la température d'air,

A Réglage de la température d'air,

B Mise en service du recyclage d'air,

B1 Témoin de fonctionnement recyclage air habitacle (sur certains véhicules),

C Réglage de la quantité d'air pulsé dans l'habitacle,

D Répartition d'air dans l'habitacle.

Le recyclage permet :

L'utilisation prolongée de cette position peut entraîner des odeurs dues au non renouvellement de l'air, ainsi qu'une formation de buée sur les vitres. Il est donc conseillé de repasser en fonctionnement normal (air extérieur) en appuyant de nouveau sur la touche (b) dès que le recyclage d'air n'est plus nécessaire.

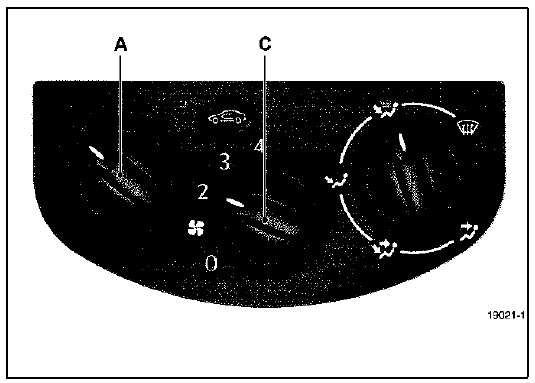

Réglage de la température de l'air

Réglage de la température de l'air

Manoeuvrer la commande (a). Vers la droite : température maximale possible. Vers la gauche : température minimale possible. Réglage de la quantité d'air pulsé dans l'habitacle. Manoeuvrer la commande (c). La ventilation dans l'habitacle du véhicule est dite "à air soufflé". C'est le ventilateur qui détermine la quantité d'entrée d'air, la vitesse du véhicule ayant néanmoins une faible influence. Plus la commande est positionnée vers la droite, plus la quantité d'air pulsé est grande. Nota : si vous désirez fermer complètement l'entrée d'air et arrêter l'installation, placez la commande (c) en 0.

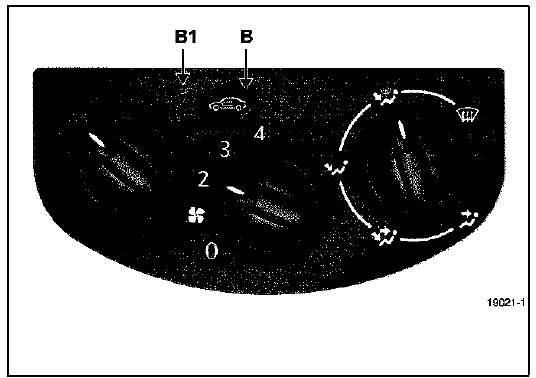

Commande de recyclage d'air

Commande de recyclage d'air

Appuyer sur la commande (b), le témoin de fonctionnement (b1) s'allume. Dans ces conditions, l'air est pris dans l'habitacle et il est recyclé sans admission d'air extérieur.
