Revue technique automobile Renault Trafic: Pression d'huile
Outillage specialise indispensable
Mot. 836-05 Coffret de prise de pression d'huile
Materiel indispensable
Douille longue de 22 mm
Controle
Le contrôle de la pression d'huile doit être effectué lorsque le moteur est chaud (environ 80 c).

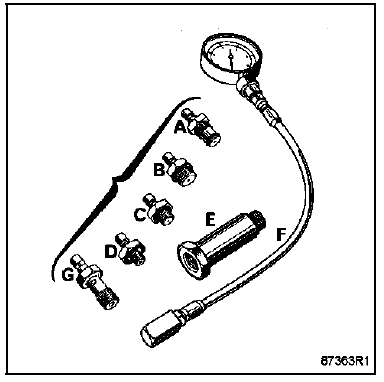

Composition du coffret mot. 836-05.
Utilisation
B + f
Brancher le manomètre à la place du contacteur de pression d'huile.
Pression d'huile
1000 Tr/min 1,2 bar
3000 Tr/min 3,5 bars
