Revue technique automobile Renault Trafic: Porte-fusée
Outillage specialise indispensable
T. Av. 476 Arrache rotule
Rou. 604-01 Immobilisateur de moyeu

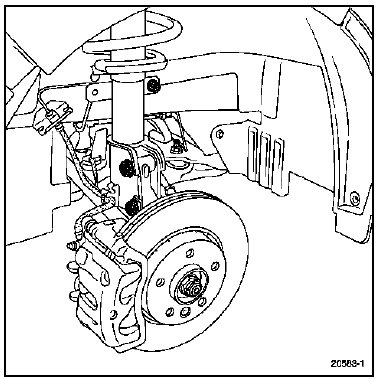

Depose
Déposer :
- L'écrou de transmission,
- Le disque de frein (consulter la méthode correspondante).
Déclipser le capteur de roue (équipement abs).
Déposer :
- L'écrou de fixation de la rotule de direction,
- L'écrou de fixation de la rotule inférieure,
- Les écrous de fixations inférieures de pied d'amortisseur.
Débloquer :
- La rotule de direction,
- La rotule inférieure du porte-fusée.
Dégager la transmission.
Déposer :
- Les vis de fixation de pied d'amortisseur (à l'aide d'un maillet),
- Le porte-fusée.

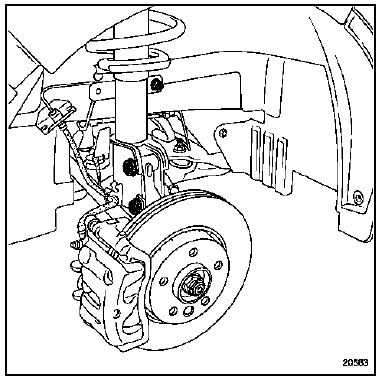

Repose
Reposer :
- Le porte-fusée,
- La transmission,
- Les vis de fixation de pied d'amortisseur,
- Les écrous des fixations inférieures de pied d'amortisseur,
- La rotule inférieure du porte-fusée,
- L'écrou de fixation de la rotule inférieure,
- La rotule de direction,
- L'écrou de fixation de la rotule de direction,
- Le disque de frein (consulter la méthode correspondante),
- L'écrou de transmission,
- Le capteur de roue (équipement abs).

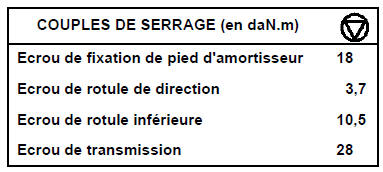

Serrer au couple préconisé les vis et écrous.
Appuyer plusieurs fois sur la pédale de frein, afin de mettre en contact les pistons, les plaquettes et les disques.
Vérifier le niveau de liquide de frein.
