Revue technique automobile Renault Trafic: Pompe à vide
Depose

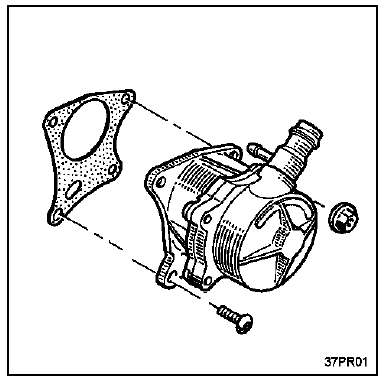

Débrancher les tuyaux de la pompe à vide.
Déposer :
- Les vis et écrous de fixation,
- La pompe à vide.
Repose
Nettoyer les plans de joint.
Attention : l'utilisation de produits abrasifs ou d'outils tranchants, lors du nettoyage des plans de joint, est à proscrire.
Procéder en sens inverse de la dépose.

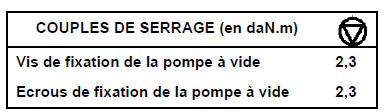

Serrer au couple les vis et les écrous.
Brancher les tuyaux de la pompe à vide.
