Revue technique automobile Renault Trafic: Plancher arrière partie avant
Le remplacement de cette pièce est une opération complémentaire au remplacement d'un marche pied latéral arrière pour une collision arrière.
Cette opération s'effectue suivant deux possibilités :
- Partielle suivant la coupe a,
- Complète.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce livrée seule.

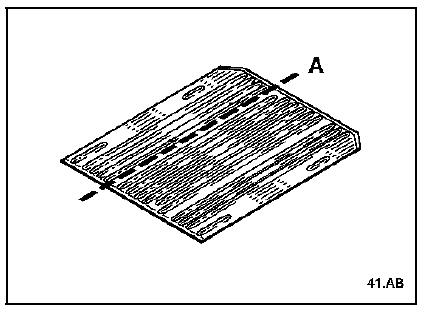

Pieces concernees (épaisseur en mm) :
- Plancher arrière partie avant 0,8
Remplacement partiel suivant coupe a

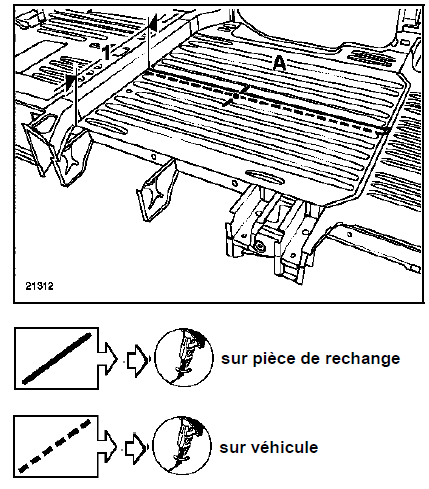

Nota : au-delà de la zone 1, le remplacement complet est conseillé.

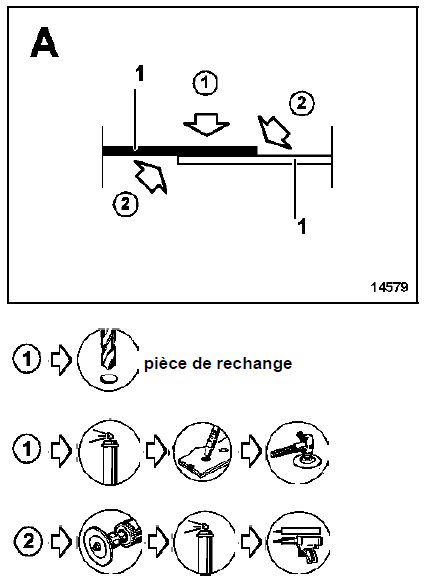

Nota : le nombre de points de bouchonnage n'est pas précisé dans la méthode.
Il sera nécessaire de respecter un écart d'environ 50 mm entre les points de soudure.
Après soudure, réaliser un cordon de colle dans la carre pour assurer l'étanchéité.
Utiliser une colle type mjp (référence : 77 11 172 676).
Attention : lors de l'opération de découpage, éviter d'endommager les différentes traverses et renforts.
Adaptations pour les versions avec sièges

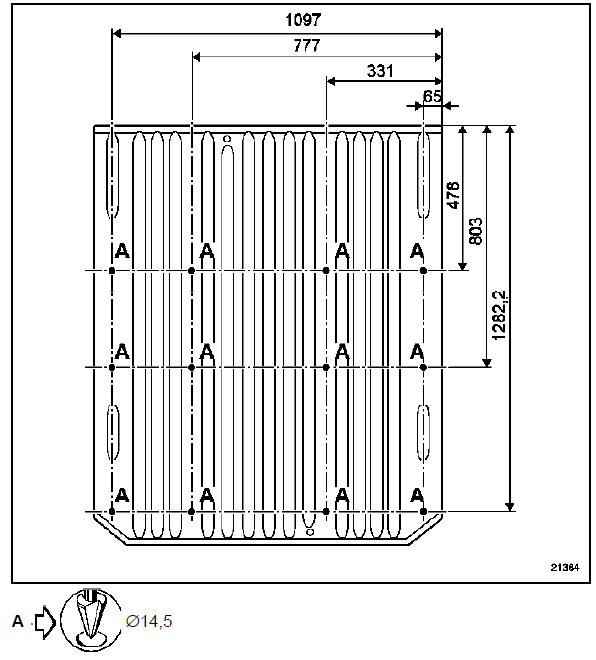

Pour des raisons de standardisation le magasin pièces de rechange ne fournit que des planchers version fourgon (sans trous).
Pour les versions bus et combi, il sera nécessaire de percer le plancher de rechange pour les fixations des sièges.
Ces opérations sont à effectuer avant peinture.
Attention : les cotations sont données pour information, il est conseillé de vérifier la position des trous par un montage d'ajustage avant de souder le plancher.
