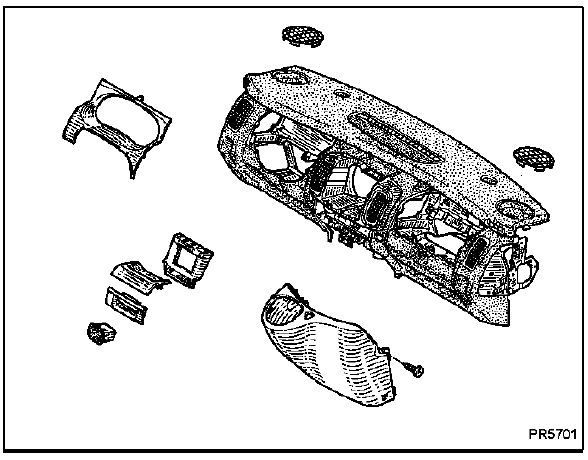

Attention : il est interdit de manipuler les systèmes pyrotechniques (airbags et prétensionneurs) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement.
Depose

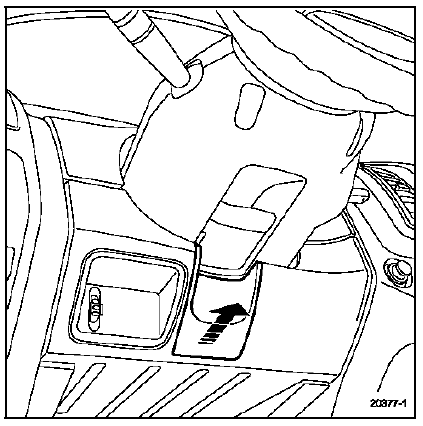

Déclipser le cache sous le volant, afin de brancher l'outil de diagnostic.
Important : avant la dépose des coussins d'airbag, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic (pour les consignes, voir chapitre 88).
Débrancher la batterie.
Déclipser le coussin d'airbag volant. Débrancher le connecteur airbag.
Attention : il est impératif de repérer la position du contacteur tournant en s'assurant que les roues soient droites au moment du démontage, afin de positionner la longueur du ruban au centre.
Déposer :

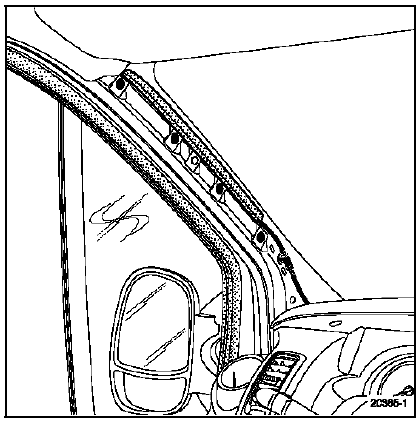

Débrancher le connecteur d'antenne.

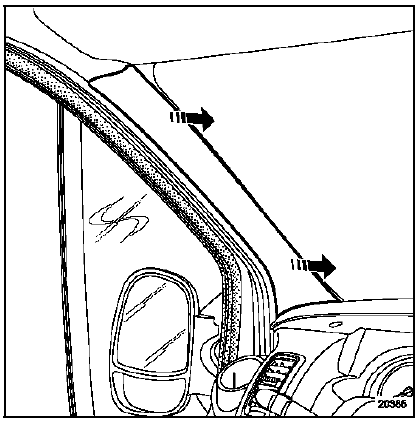

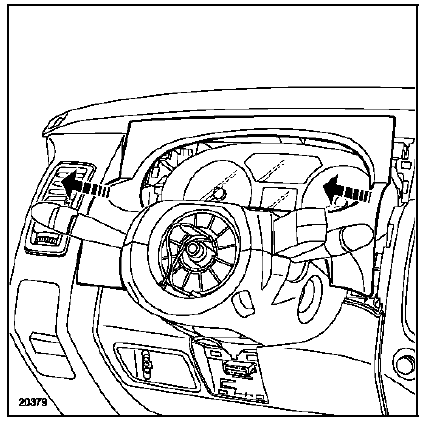

Déclipser la visière de tableau de bord.

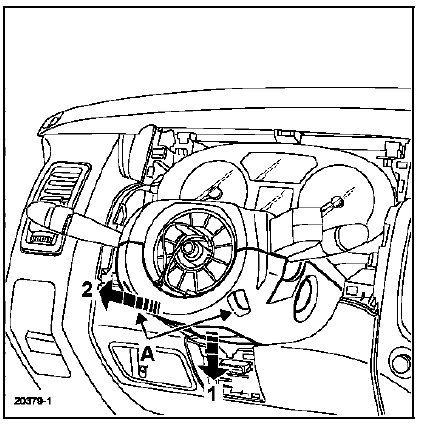

Déposer les deux vis de fixation (a) des coquilles. Déverrouiller la commande de réglage en hauteur du volant. Dégager la demi-coquille inférieure (1) puis (2).
Débrancher les connecteurs. Desserrer la vis (b), puis dégager l'ensemble contacteur tournant.

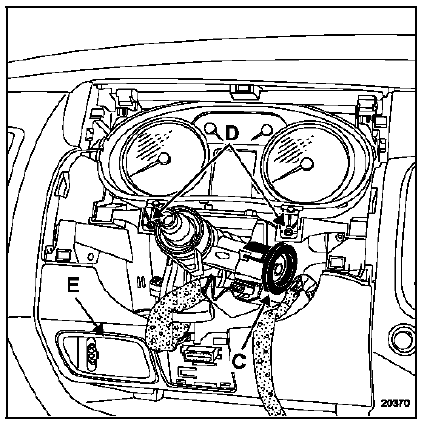

Déposer :

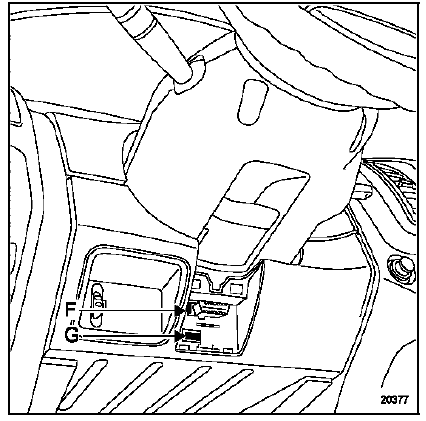

Déposer :

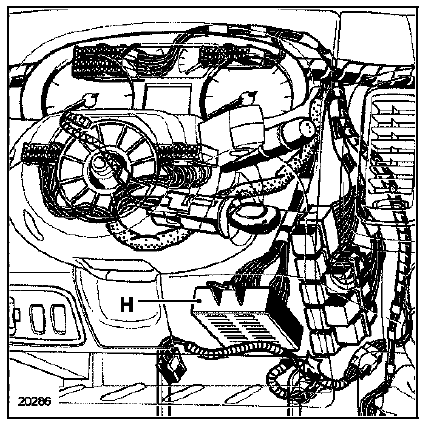

Débrancher l'unité centrale habitacle (h) (elle se situe à proximité de la colonne de direction).
Déposer les vis de fixation (i). Verrouiller la commande de réglage en hauteur du volant.

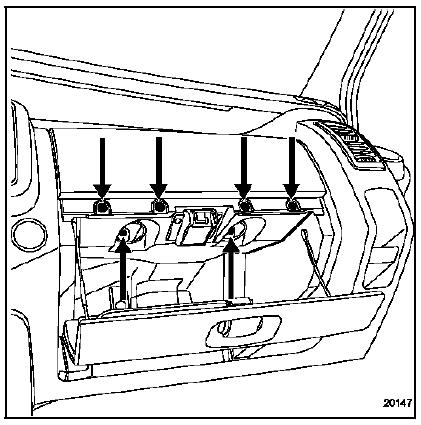

Déposer les six vis de fixation de l'airbag passager. Débrancher le connecteur, puis dégager l'airbag.

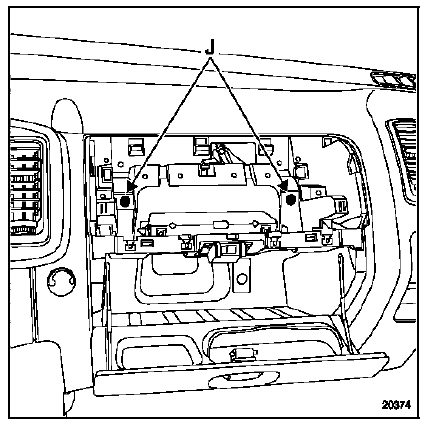

Déposer les vis de fixation (j). Débrancher le connecteur d'éclaireur de vide-poches.

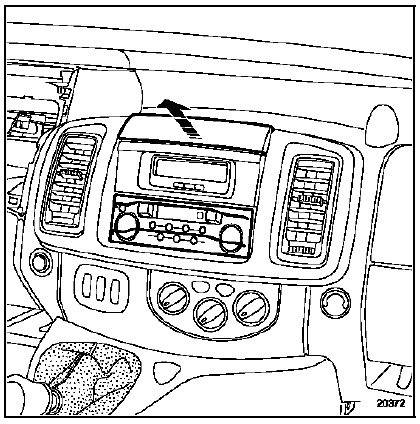

Déclipser le cache supérieur central. Déposer l'autoradio, outil (ms. 1373).

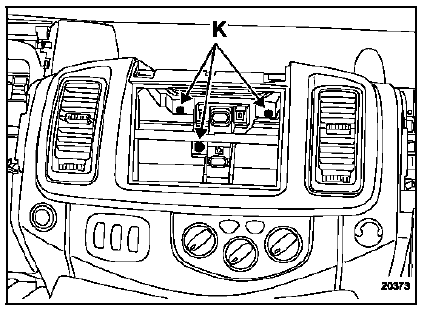

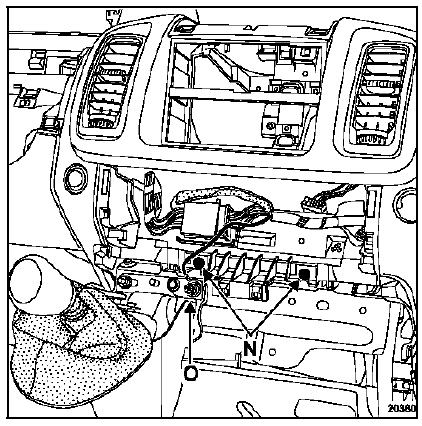

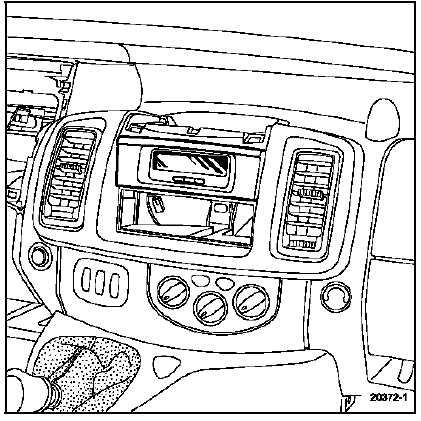

Déposer :

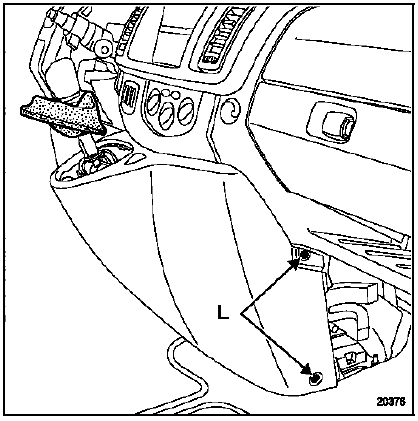

Déclipser le soufflet de levier de commande de vitesse. Déposer les quatre vis de fixation (l). Débrancher le connecteur de feux de détresse. Dégager la console centrale.

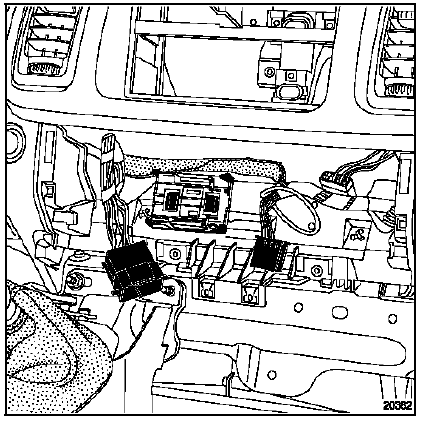

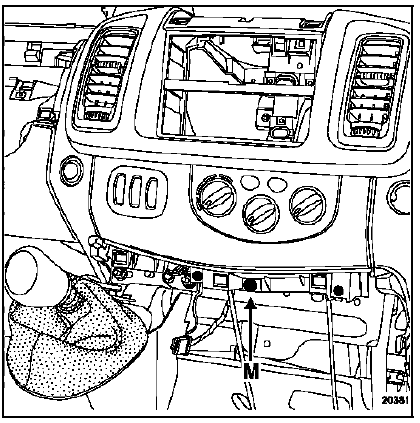

Déposer la vis de fixation (m). Débrancher les connecteurs, puis dégager le tableau de commande de chauffage.
Déposer :

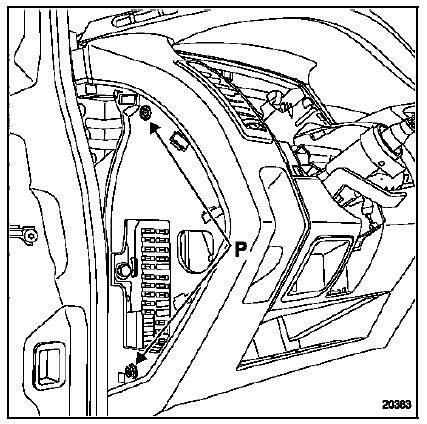

Déposer les quatre fixations latérales (p). La suite des opérations nécessite deux opérateurs. Dégager partiellement la planche de bord. Débrancher les connecteurs de haut-parleurs. Déposer la planche de bord.
Repose
Particularités du contacteur tournant
S'assurer que les roues soient droites. Serrer la vis de fixation du contacteur tournant. Brancher les connecteurs.

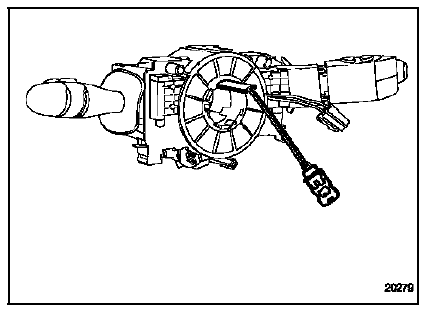

Particularités du volant
Important : les cannelures du volant possèdent des détrompeurs. Le volant doit rentrer librement dans les cannelures. Prendre garde à ne pas les endommager.

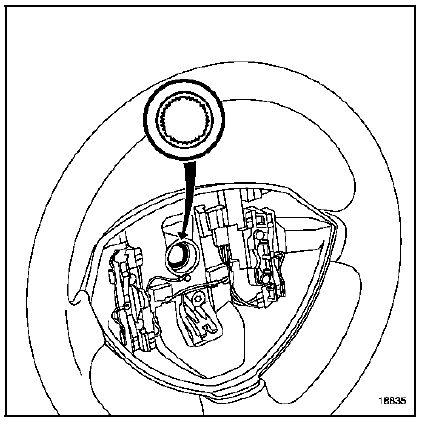

Remplacer impérativement la vis du volant après chaque démontage et la serrer au couple de 4,4 dan.M.
Particularités de l'airbag conducteur

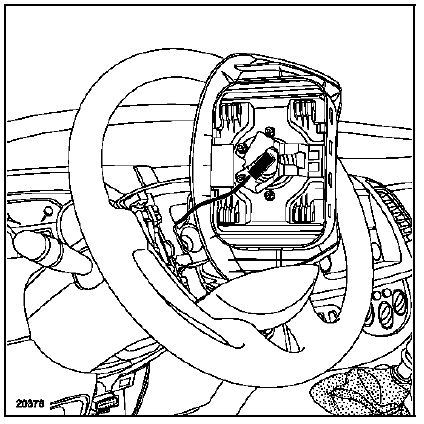

Brancher le connecteur, puis verrouiller la sécurité de celui-ci. Positionner le coussin sur le volant, le faire coulisser vers le bas afin de l'encliqueter.
Particularités de l'airbag passager
Important :

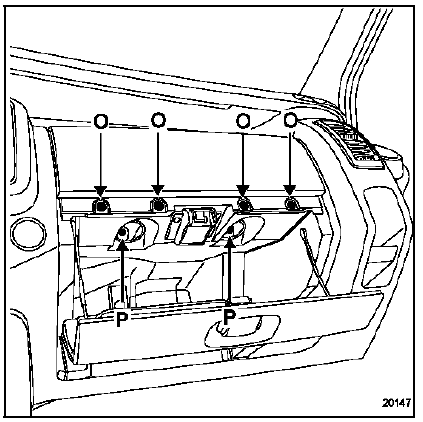

Respecter impérativement le couple de serrage des vis de fixation :
Effectuer un contrôle à l'aide de l'outil de diagnostic. Si tout est correct, déverrouiller le boîtier électronique, sinon voir chapitre diagnostic.
Particularités des véhicules équipés d'un tachygraphe
Pour les véhicules équipés d'un tachygraphe, consulter le manuel d'utilisation afin de réinitialiser le système.
