Revue technique automobile Renault Trafic: Pied arrière de cabine

Le remplacement de cette pièce ne peut être effectué qu'après dépose du panneau latéral arrière partie avant.

Pour effectuer cette opération, il sera nécessaire de commander en supplément les inserts gonflants.

Nota : pour des raisons de standardisation au magasin pièces de rechange, le pied avant de cabine est à découper dans le côté de cabine, ce dernier couvre plusieurs modes de vente (exemple : pied avant, bas de caisse, pied arrière, etc.).

Le remplacement s'effectue partiellement suivant deux possibilités :

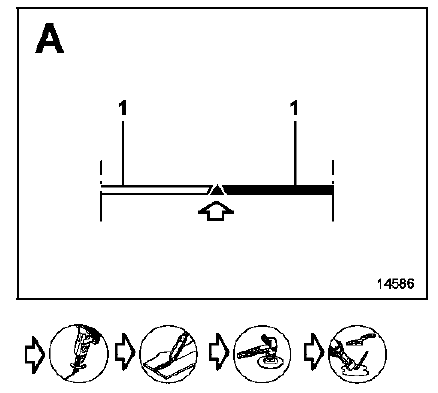

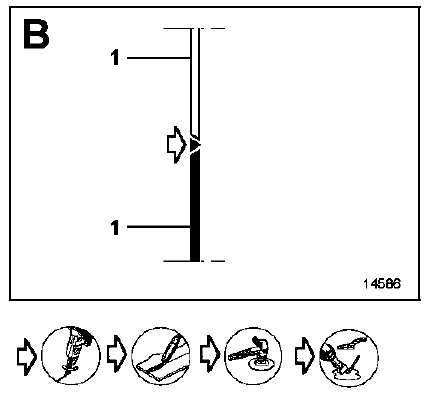

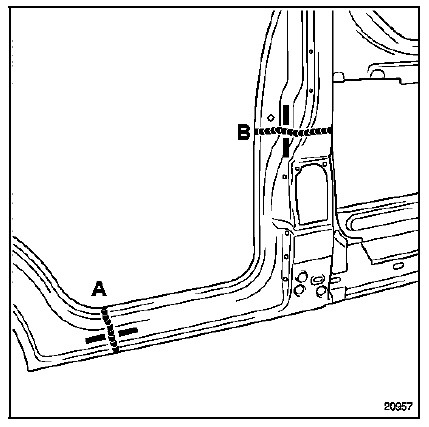

• Selon les coupes a-b,
• Selon les coupes a-c.

Seules les particularités de la coupe partielle a-c sont indiquées, la méthode de coupe b est identique à celle de la coupe c.

Important : les positions de coupes sont données à titre indicatif, elles peuvent être décalées suivant les déformations dues au choc, sauf pour la coupe c qui doit être respectée précisément.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Composition de la piece de rechange

Pièce assemblée avec : brancard d'encadrement

Renfort d'encadrement

Renfort de gâche

Plaquette de gâche

Renfort centreur

Equerre de fixation d'aile

Renfort de pied

Renfort arrêt de porte

Renfort de charnière

Couple supérieur de pied

Couple inférieur de pied

Ecrous soudés

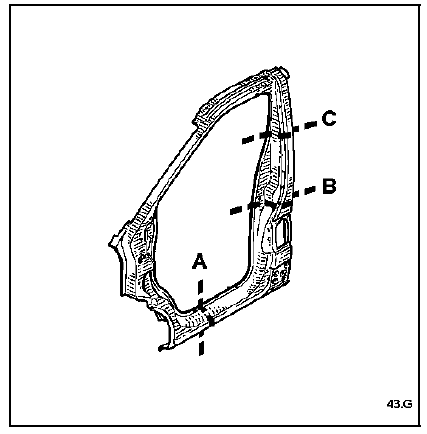

Pieces concernees (épaisseur en mm) :

1. Pied arrière de cabine 0,9

Remplacement partiel coupe a-b

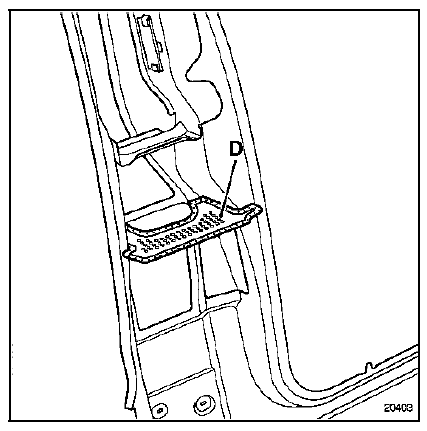

Nota : l'insert (d) est à positionner sur la pièce de rechange avant soudure (uniquement côté gauche).

Rappel : les inserts gonflants réagissent à la température lors de l'immersion de la caisse dans les bains de cataphorèse en usine.

En réparation, ces conditions sont impossibles à reproduire. Il sera donc nécessaire lors du remplacement d'un insert, de réaliser les opérations suivantes afin d'assurer une bonne étanchéité et de garantir l'insonorisation du véhicule :

1. Nettoyer les surfaces d'encollage à l'heptane.
2. Obturer les trous de l'insert en découpant un morceau de plaque insonorisante (référence : 77 01 423 546).
3. Appliquer sur la périphérie de l'insert du mastic d'étanchéité garniture (référence : 77 01 423 330).
4. Mettre en position l'insert en comprimant le mastic.

Remplacement partiel suivant coupe a-c

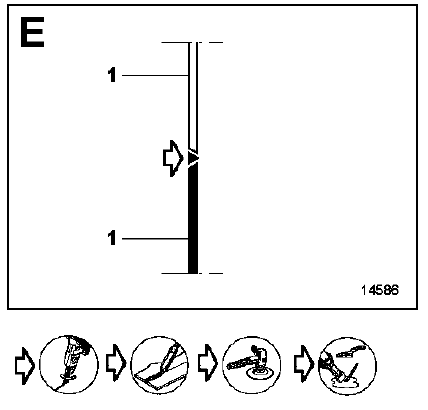

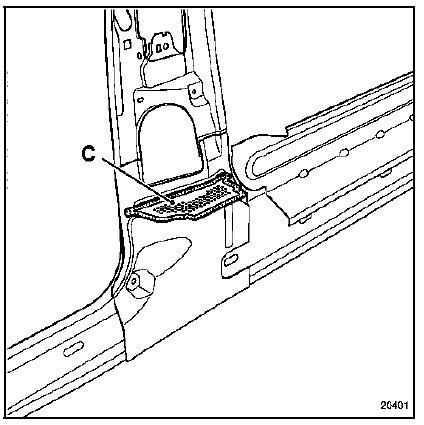

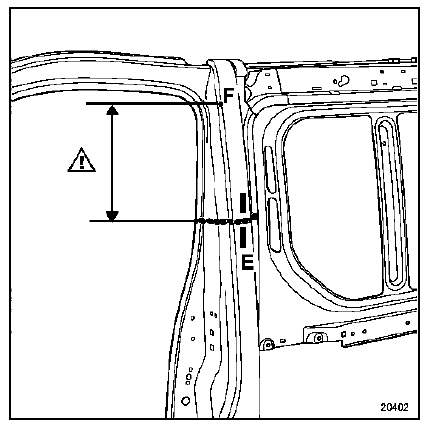

Important : la position de la coupe c est à respecter précisément, elle doit être effectuée à plus de 150 mm de la vis d'ancrage (f) de la ceinture de sécurité.
