Revue technique automobile Renault Trafic: Pavillon

Revue technique automobile Renault Trafic / Tôlerie / Dessus de caisse / Pavillon

Le remplacement de cette pièce est une opération de base.

Nota : dans la méthode décrite ci-après vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

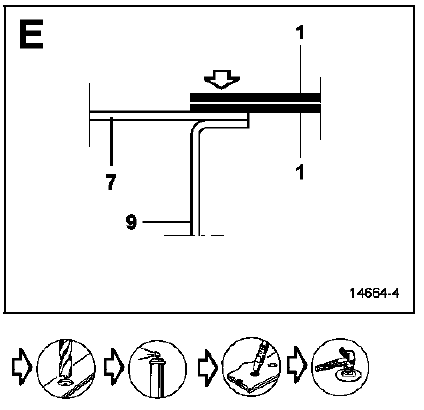

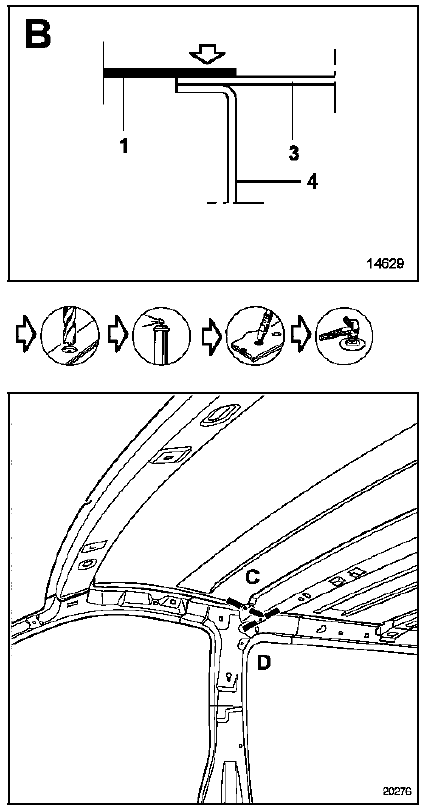

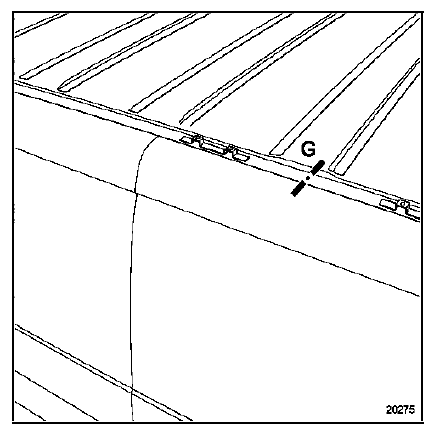

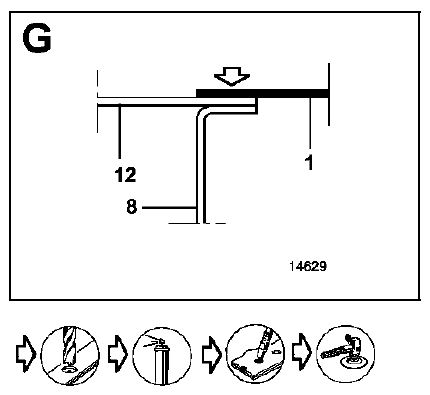

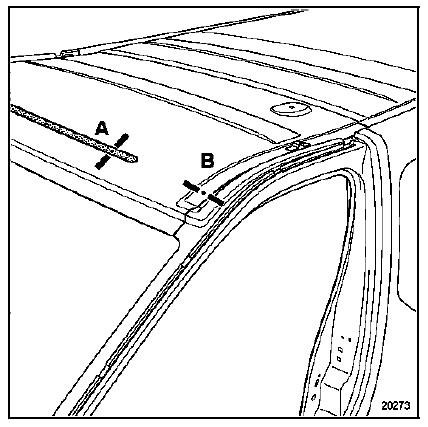

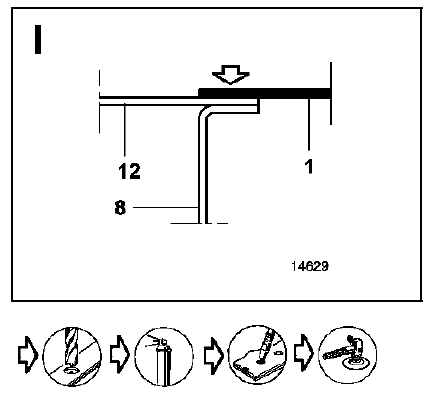

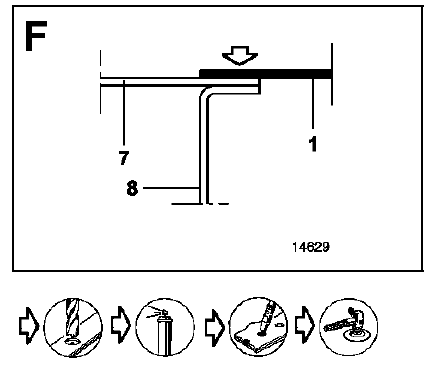

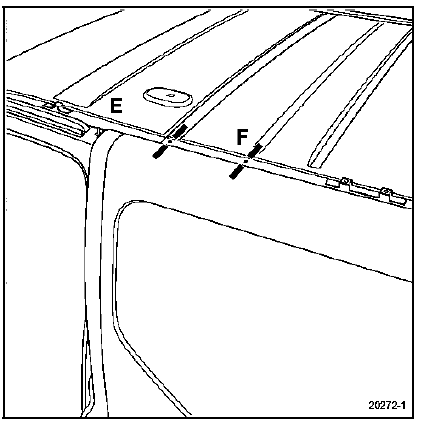

Pour l'accostage b, f, i et g, le nombre de points de bouchonnage n'est pas précisé. Il sera nécessaire de respecter un écar t d'environ 70 mm entre chaque point de soudure.

Pour les zones d'encollage, il sera nécessaire d'utiliser une colle de calage type m.J.Pro (référence : 77 11 172 676).

Composition de la piece de rechange

Pièce assemblée avec : pavillon de cabine

Pavillon partie arrière

Pontets de fixation galerie

Traverse arrière de pavillon de cabine

Traverse centrale de pavillon

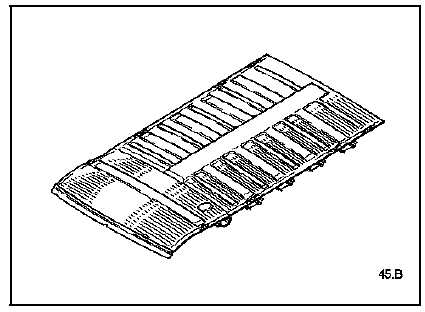

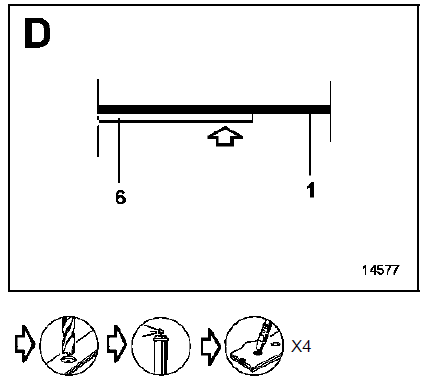

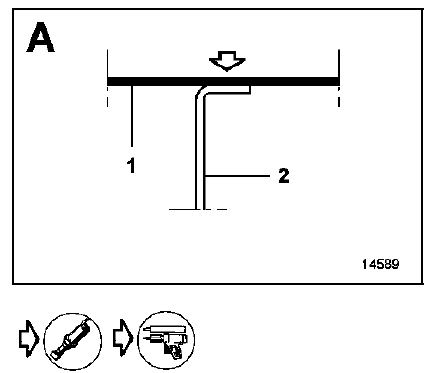

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

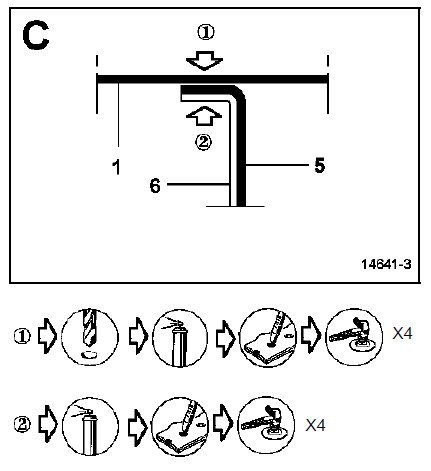

  1. Pavillon 0,7
  2. Traverse avant de pavillon 0,8
  3. Côté de cabine 0,9
  4. Doublure de montant de baie 1
  5. Traverse arrière de pavillon de cabine 0,8
  6. Doublure de pied arrière de cabine 1,2
  7. Panneau latéral arrière partie avant 0,8
  8. Doublure de brancard arrière 0,8
  9. Renfort de baudrier 1,2
  10. Traverse centrale de pavillon 0,8
  11. Gousset de traverse centrale 0,8
  12. Panneau latéral arrière partie arrière 0,8

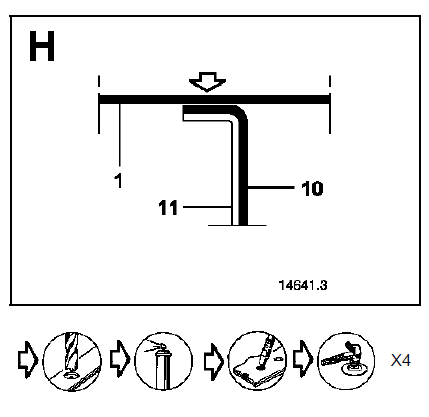

Nota : cette opération est à réaliser sur chacune des

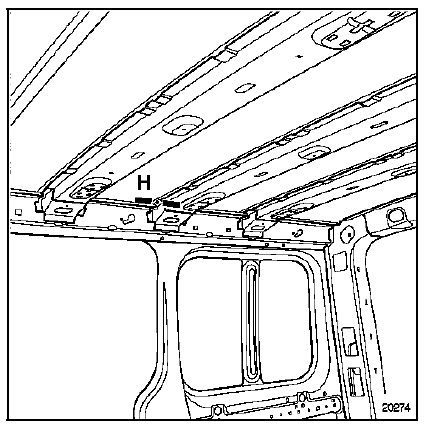

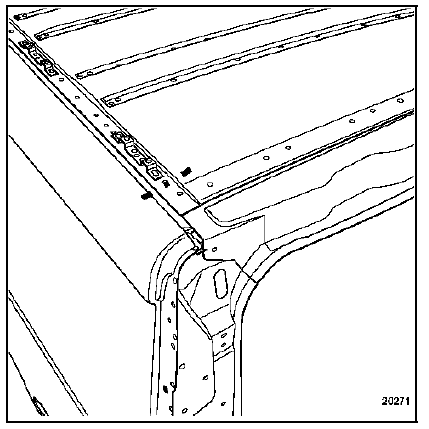

Nota : cette opération est à réaliser sur chacune des traverses.

Pavillon arrière

Pavillon de cabine
Le remplacement de cette pièce est une opération de base. Nota : dans la méthode décrite ci-après vous ne trouverez que les descriptions des liaisons spéci ...

Pavillon arrière
Le remplacement de cette pièce est une opération liée au remplacement de la traverse arrière de pavillon pour une collision arrière. Cette opération s'ef ...
