Preparation avant decoupe
Avant la découpe du pare-brise, à l'aide du fil torsadé, il sera nécessaire de déposer :
- Les grilles d'auvents,
- Les garnitures de montant de pare-brise,
- Les pare-soleil.

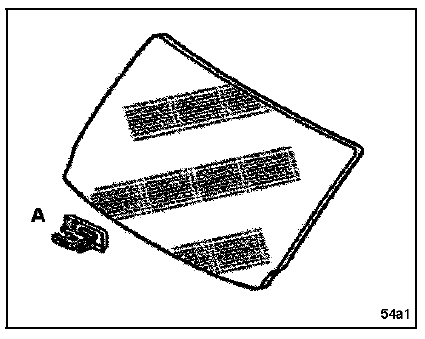

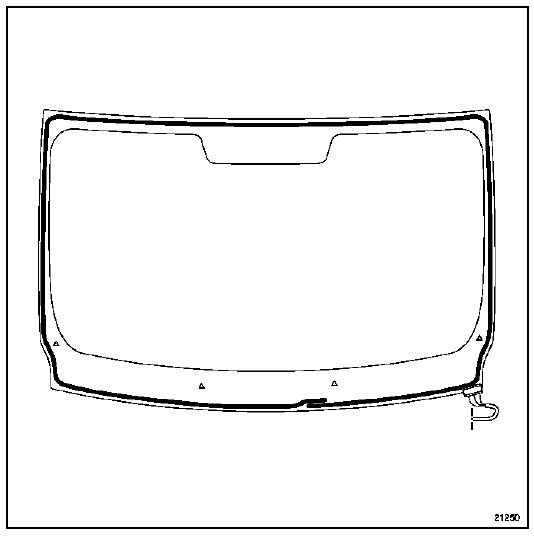

Important : il est impératif de remplacer les cinq cales de maintien (a) du pare-brise après chaque dépose de celui-ci.
Depose

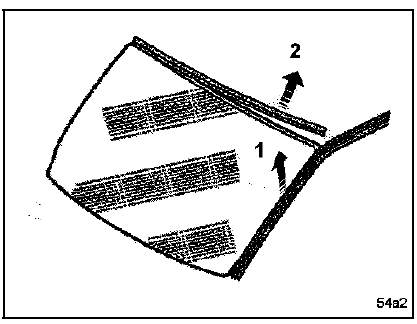

Déposer les joints latéraux (1), puis supérieurs (2).
A l'aide de cales de fabrication locale d'une épaisseur de 3 cm environ, maintenir légèrement écartée la garniture de pavillon.
Particularite pour les vehicules equipes d'un pare-brise degivrant

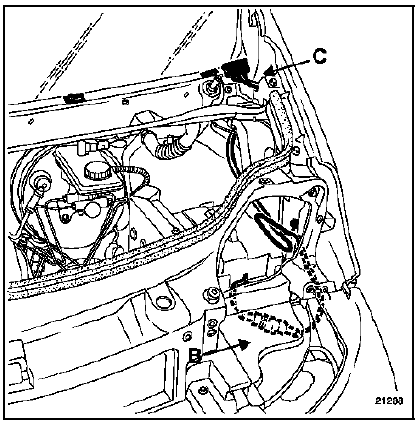

Débrancher le connecteur (b), celui-ci est fixé sur le boîtier interconnexion moteur, puis dégager le faisceau de dégivrage (c).
attention : il n'y a pas de protecteur de planche de bord spécifique à ce véhicule.

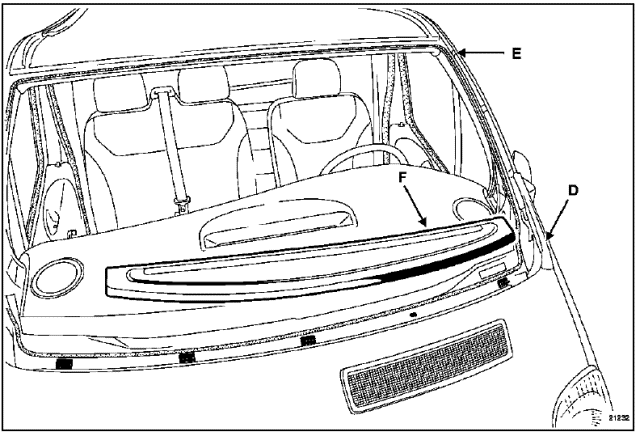

Protéger : (ruban de protection 77 11 171 708)
- La partie supérieure des ailes avant (d),
- L'entourage du pare-brise.
A l'aide de l'aiguille passefil, perforer le cordon de colle en (e).
Important : il est conseillé d'utiliser le protecteur de planche de bord (f) car. 1482 (Clio), pour protéger les deux extrémités de la planche de bord lors de la découpe du pare-brise à l'aide du fil torsadé.
Deux opérateurs sont nécessaires pour réaliser cette opération.

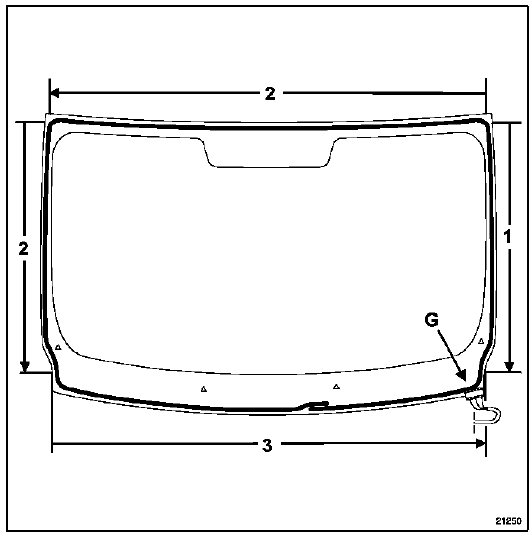

Couper le cordon de colle :
- (Zone 1) vers le bas jusqu'au coin inférieur gauche,
- (Zone 2) reprendre dans le sens opposé jusqu'au coin inférieur droit,
- (Zone 3) d'un mouvement de va et vient dans les angles inférieurs, en prenant soin de ne pas détériorer le faisceau de dégivrage (g).
Repose
Pour la préparation des surfaces et le collage, se reporter à la note technique 560a.

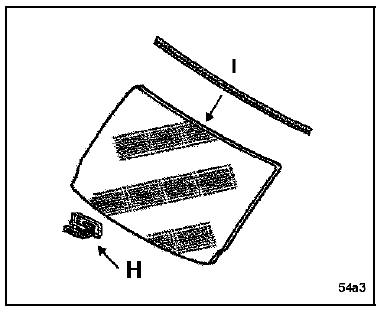

Clipser les cinq cales de maintien (h) sur la baie (cinq trous oblongs sont prévus à cet effet).
Chausser l'enjoliveur supérieur (i) sur le pare-brise.
Respecter le parcours et la taille du cordon de colle.
Coller la vitre (deux opérateurs).
Répartir les jeux d'aspects latéraux.
Nota :

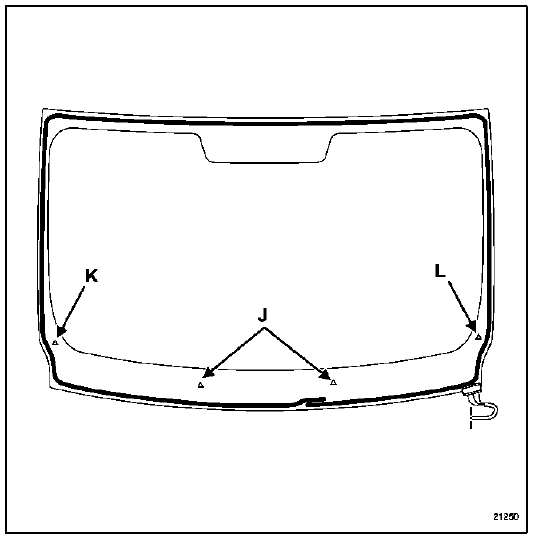

Le pare-brise est marqué de plusieurs repères sur la partie inférieure de la sérigraphie. Ceux-ci permettent le positionnement des balais d'essuie-vitre lors du remontage.
- Balais de gauche repère (j),
- Balai de droite repère (k),
- Le repère (l) est utilisé pour les véhicules direction à droite.
Vitrage
...
Vitre de porte avant
Depose
Après avoir déposé la garniture de porte,
Dégager partiellement le lécheur supérieur (a).
Déposer :
Les lécheurs int&eac ...
