Revue technique automobile Renault Trafic: Panneau latérale arrière partie avant

Revue technique automobile Renault Trafic / Tôlerie / Structure superieure arriere / Panneau latérale arrière partie avant

Le remplacement de cette pièce est une opération de base pour une collision latérale.

Dans tous les cas, il sera nécessaire de commander en supplément l'insert gonflant situé en partie basse arrière.

Cette opération s'effectue suivant plusieurs possibilités (voir méthode ci-après) :

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Pour les parties collées, il sera nécessaire d'utiliser un mastic de calage type m.J.Pro (référence : 77 11 172 676).

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Composition de la piece de rechange

Pièce assemblée avec : tendeur de panneau

Amortissant (version tôle)

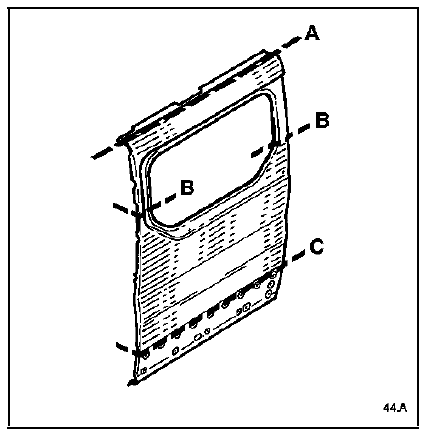

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Panneau latéral arrière par tie avant 0,8
  2. Côté de cabine 0,9
  3. Panneau latéral arrière partie arrière 0,8

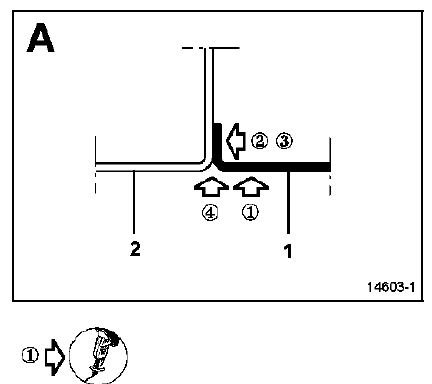

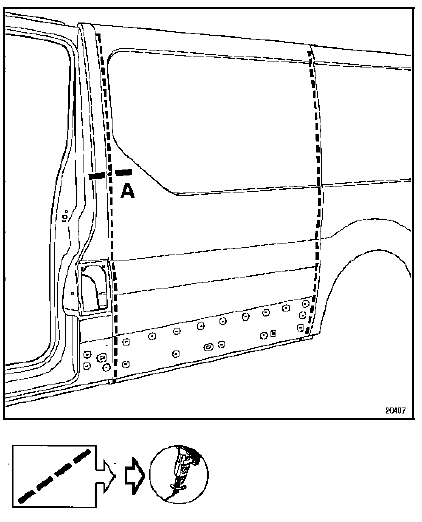

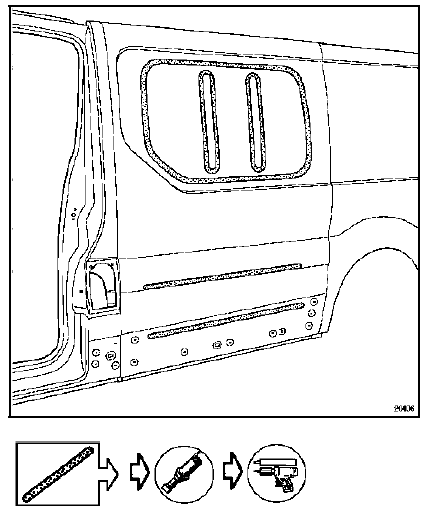

Remplacement complet

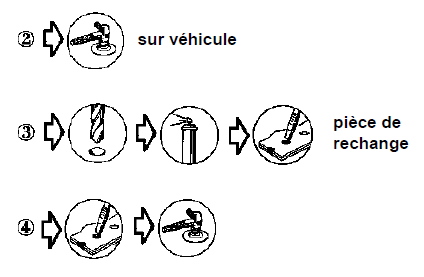

Nota : dans la méthode le nombre de points de

Nota : dans la méthode le nombre de points de bouchonnage n'est pas précisé. Il sera nécessaire de respecter un écart d'environ 70 mm entre les points de soudure.

Aux endroits où ceux-ci ne sont pas réalisables, il sera nécessaire de les remplacer par des cordons de soudure côté extérieur au véhicule.

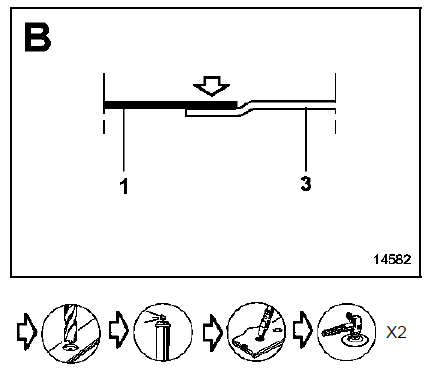

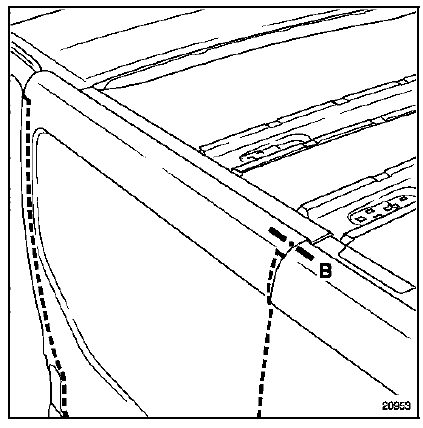

Nota : les deux bouchonnages sont à réaliser de

Nota : les deux bouchonnages sont à réaliser de chaque côté

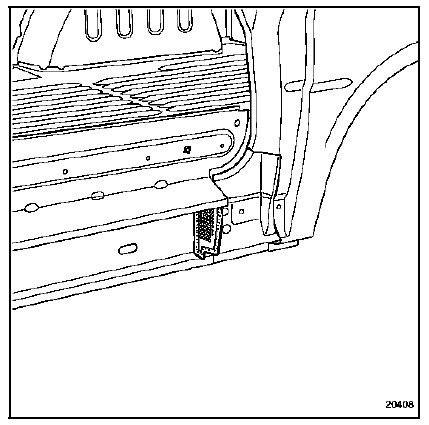

Rappel : pour le remplacement de l'insert gonflant se

Rappel : pour le remplacement de l'insert gonflant se reporter à la méthode décrite dans les innovations véhicule.

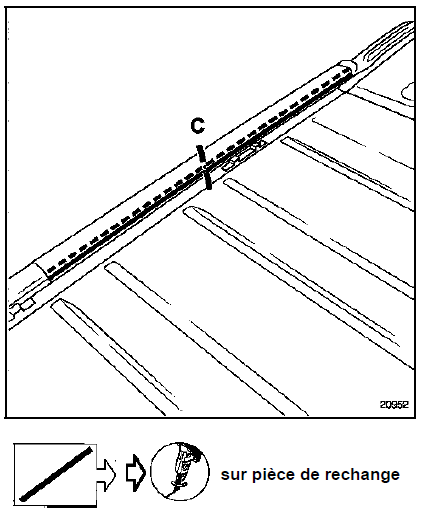

Remplacement partiel supérieur

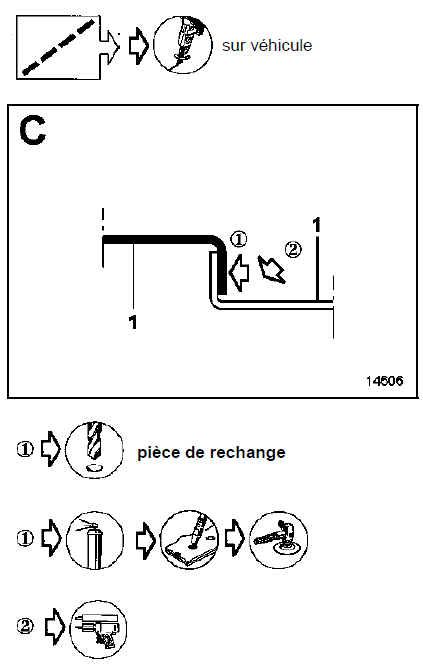

Nota : le nombre de points de bouchonnage n'est pas

Nota : le nombre de points de bouchonnage n'est pas précisé. Il sera nécessaire de respecter un écart d'environ 60 mm entre les points de soudure, puis de réaliser après soudure un cordon de mastic dans la carre pour assurer l'étanchéité.

Utiliser mastic type m.J.Pro (référence : 77 11 172 676).

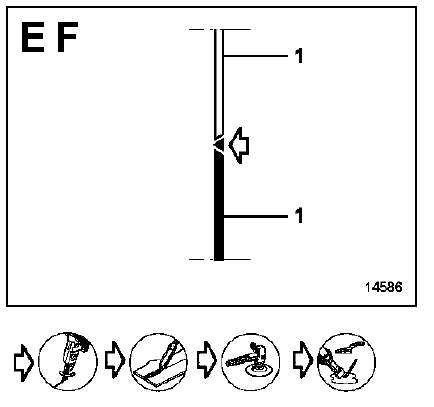

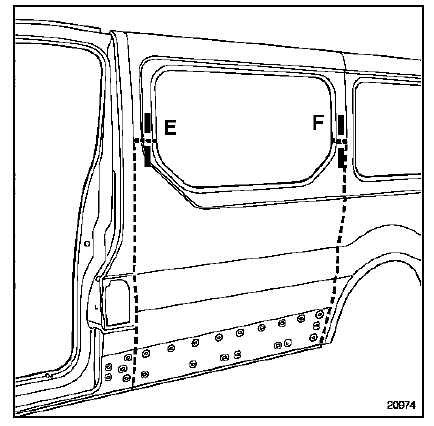

Remplacement partiel (pour version vitree seulement)

Nota : vous ne trouverez dans la méthode que les particularités au niveau des coupes, le reste étant identique à la version tôlée.

Doublure supérieure de panneau latéral

Structure superieure arriere
...

Doublure supérieure de panneau latéral arrière partie avant
Le remplacement de cette pièce est une opération complémentaire au panneau latéral arrière partie avant. Il n'y a pas de spécificité méthod ...
