Revue technique automobile Renault Trafic: Panneau de porte latérale avant
Le remplacement de cette pièce est une opération de base pour une collision latérale.
Rappel : les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs.
Tous les jeux sont indiqués dans le chapitre 40.
Cette opération s'effectue suivant trois possibilités :
- Complète,

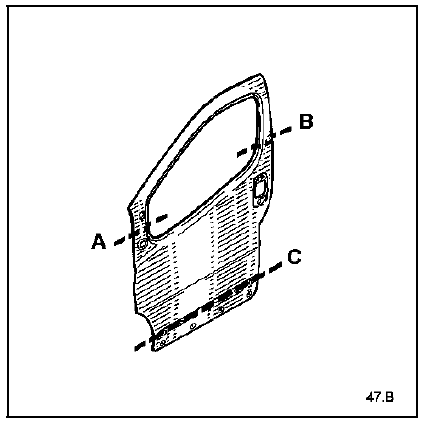

- Partielle supérieure suivant les coupes a-b,
- Partielle inférieure suivant la coupe c.
Nota : pour les remplacements partiels, vous ne trouverez dans la méthode que les particularités au niveau des coupes.
Composition de la piece de rechange
Pièce assemblée avec : amortissant
Renfort
Pieces concernees (épaisseurs en mm) :
- Panneau de porte 0,8
- Caisson de porte 1,2
- Renfort de porte 1,5
Remplacement complet

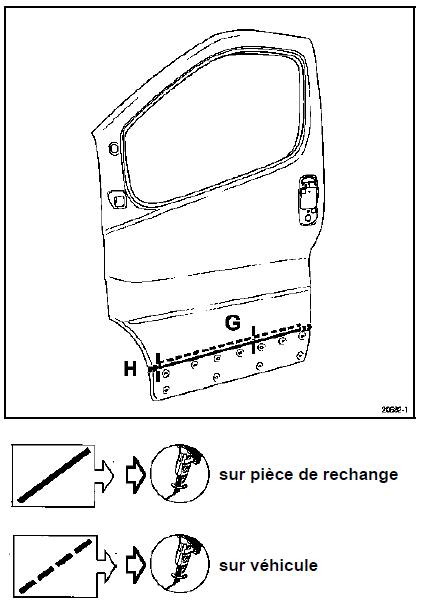

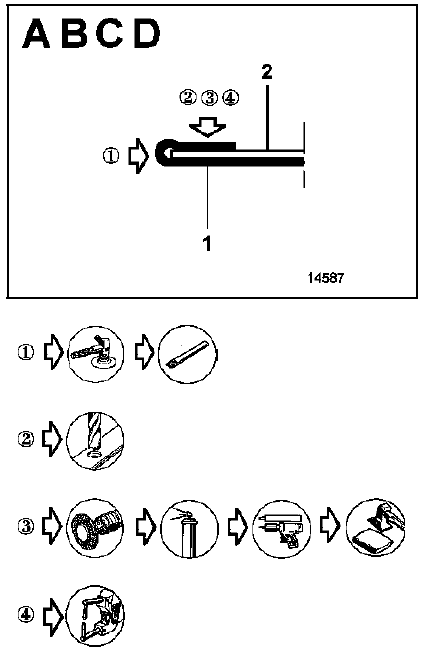

Nota : il est nécessaire d'utiliser une colle de structure sur la périphérie (zone de sertissage) type mtc 514 (référence : 77 11 172 674).

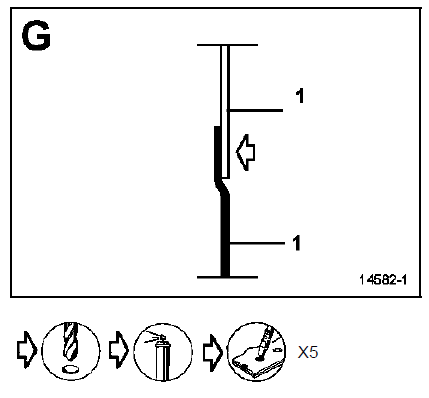

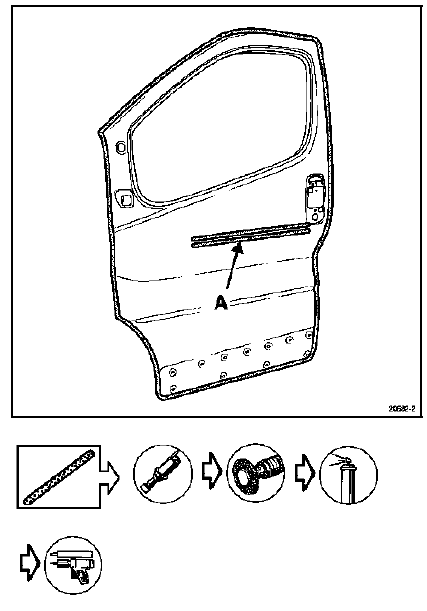

Pour les zones (a), une colle de calage est indispensable type m.J.Pro (référence : 77 11 172 676).
Nota : pour l'encadrement de vitre, le nombre de points de soudure n'est pas précisé dans la méthode.
Il sera nécessaire de respecter un écart d'environ 70 mm entre les points.
Il est préférable d'effectuer des points de soudure électrique par résistance type première monte, si votre matériel le permet.

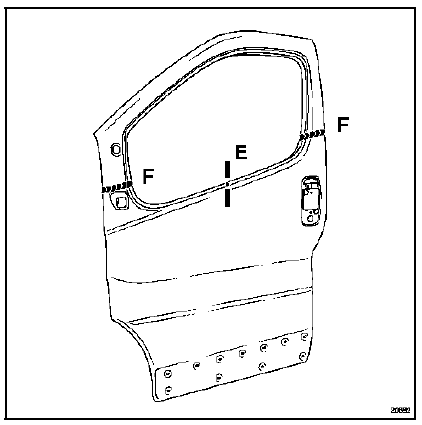

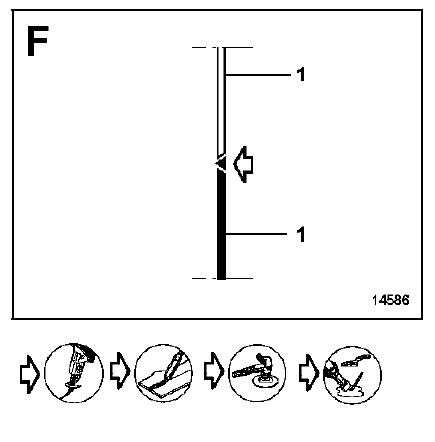

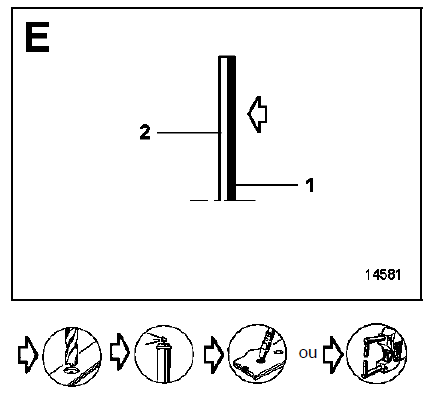

Remplacement partiel supérieur

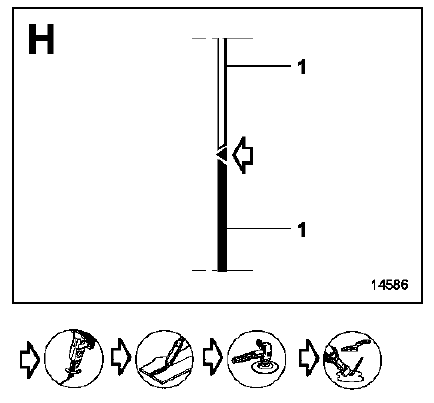

Remplacement partiel inférieur
Nota : le remplacement partiel s'effectue par superposition des tôles, le nombre de points de bouchonnage n'est pas précisé, il est nécessaire de respecter un écart de 60 mm entre les points.
Reglages
Tous les réglages des jeux de la porte (zones 1 à 5
voir introduction) sont assurés au niveau des vis
de fixation (b) et (c) des charnières.
Rappel : le régla ...
Raidisseur de panneau de porte latérale
avant
Le remplacement de cette pièce est une opération
complémentaire au remplacement d'un panneau de
porte latérale avant.
La méthode de remplacement ne pose pas de
...
D'autres materiaux:
Garniture de dossier deuxième rangée
Dégager :
Les bandes de retenue (g), avant et arrière de la
coiffe de dossier,
La bande de retenue (h) (voir photo suivante).
Rabattre simultanément l'avant et l'arrière de la coiffe
vers la partie supérieure du dossier.
La coiffe est maint ...
Bas de caisse de cabine
Le remplacement de cette pièce est une opération de
base pour une collision latérale.
Cette opération s'effectue suivant deux possibilités :
Partielle sous porte selon les coupes a-b,
Partielle suivant les coupes a-c.
Important : le bas de caisse est & ...
Barillet de porte avant
Depose
Placer la vitre coulissante en position haute.
Déposer :
La garniture de porte (chapitre 71-a),
Le cache d'inviolabilité (a),
Les trois vis de fixation de serrure (b).
Débrancher le connecteur (1).
Déposer :
La tringle de command ...
