Revue technique automobile Renault Trafic: Pédale de frein
Depose
Nota : il n'est pas nécessaire de déposer la colonne de direction.
Déposer :

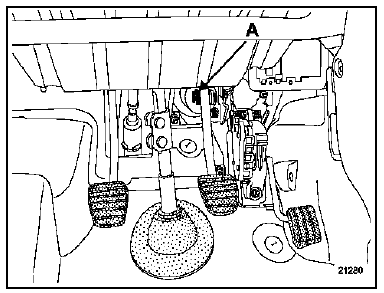

- L'agrafe d'axe de pédale de frein (a),
- L'axe de la pédale de frein,

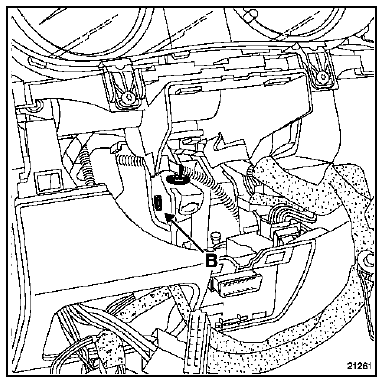

- La vis d'axe de pédale de frein (b),
- La pédale de frein.
Repose
Procéder en sens inverse de la dépose.
Serrer au couple la vis d'axe d'articulation de pédale de frein.
Pompe à vide
Depose
Débrancher les tuyaux de la pompe à vide.
Déposer :
Les vis et écrous de fixation,
La pompe à vide.
Repose
Nettoyer les plans de joint.
...
Commande de frein à main
Depose
Mettre le véhicule sur un pont élévateur.
Détendre les câbles de frein à main en agissant sur
l'écrou de réglage du palonnier ( ...
