Revue technique automobile Renault Trafic: Outillage
Introduction

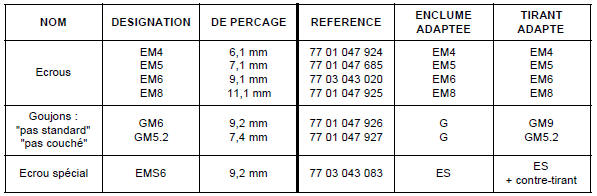

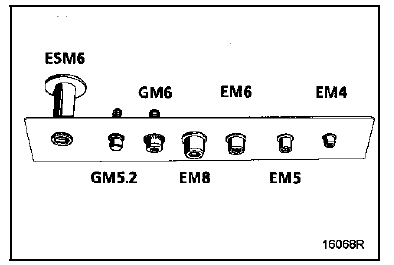

L'outil car. 1504 Est utilisé pour la pose des inserts suivants :
Ecrous
Em4 Référence 77 01 047 924
Em5 Référence 77 01 047 685
Em6 Référence 77 03 043 020
Em8 Référence 77 01 047 925
Goujons
Gm6 Référence 77 01 047 926
Gm5,2 Référence 77 01 047 927
Ecrou spécial Esm6 référence 77 03 043 083
Vous trouverez, ci-après, les méthodes vous permettant d'effectuer la pose des différents inserts.
Nota : l'insert esm6 est utilisé pour l'adaptation des boîtiers de chauffage sur les caisses de mégane phase ii.

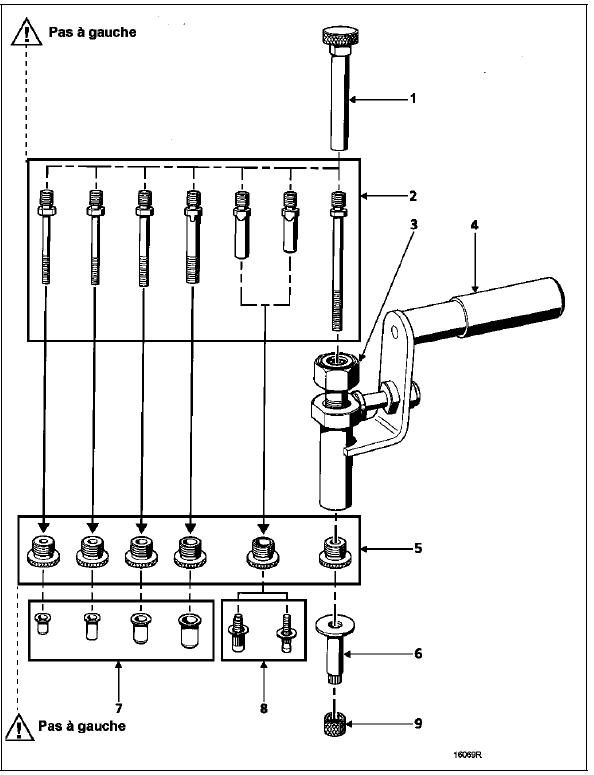

Composition du car. 1504
Référence de la pièce de rechange
1 Support tirant
4 Corps
- Support tirant
- Tirants
- Vis de serrage
- Corps
- Enclumes
- Ecrou spécial
- Ecrous
- Goujons
- Ecrou de poussée

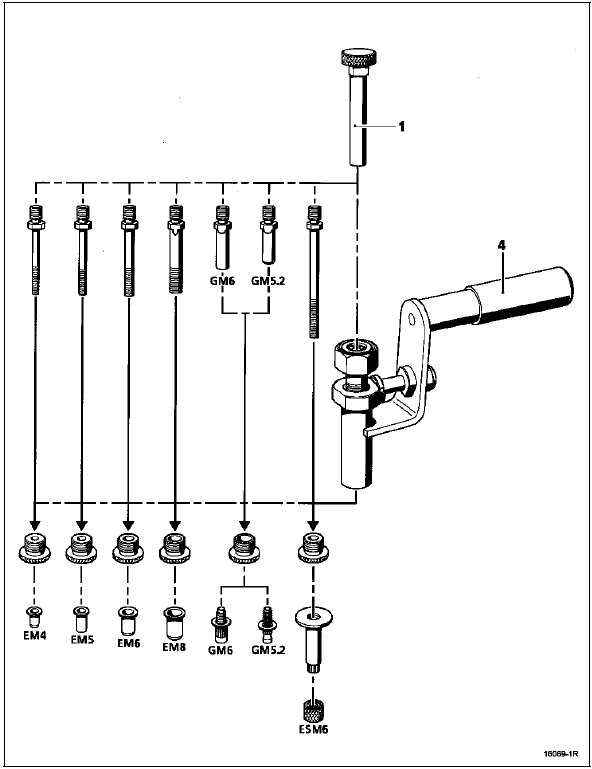

Preparation du car. 1504
- Sélectionner l'ensemble (tirant, enclume et insert) adapté au sertissage à réaliser.
- Visser le tirant (2) dans le support tirant (1) (pas à gauche).
- Serrer la vis (3) en butée sur le corps (4) (pas à gauche).
- Visser l'enclume (5) dans le corps (4) (pas à gauche).
- Engager l'ensemble (1) et (2) dans le corps de l'outil.
- Visser l'insert (pas à droite) sur la tige de traction.
Nota :
Pour la pose de l'écrou spécial (6), le tirant passe à travers l'écrou à sertir et se visse sur l'écrou de poussée (9).
Après perçage et mise à nu des tôles, une opération de protection anticorrosion avant la mise en peinture sera nécessaire. La gamme de protection anticorrosion doit être appliquée avec les produits suivants :
1 Impression phosphatante77 01 423 933
Diluant réactif 77 01 423 955
2 Apprêt (maxima) 77 11 170 344
Utilisation de l'outil

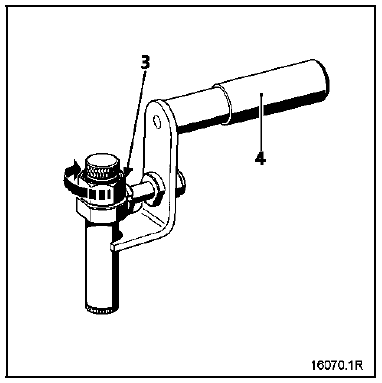

Tourner la vis de serrage (3) dans le sens de la flèche du dessin ci-dessus tout en maintenant le corps (4).
La fin du sertissage doit être ressentie par l'opérateur (augmentation de l'effort de serrage).
Le ser tissage de l'insert est correct lorsqu'il n'y a plus de jeu en rotation de celui-ci, à vérifier avant la dépose de l'outil.
Nota : cette opération de contrôle doit s'effectuer avant de dévisser l'ensemble tige de traction/tirant.
