Revue technique automobile Renault Trafic: Module airbag passager
L'airbag passager (srp) est équipé d'un sac gonflable à deux niveaux lié à la ceinture de sécurité située face à lui. La calibration du système de retenue programmée de la ceinture est spécifique et complémentaire à ce type de coussin airbag.
Dépose
Le module est fixé sur la planche de bord face au passager avant mais ne nécessite pas sa dépose.
Important : avant la dépose d'un module airbag passager, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume.
Déposer les vis de fixation.
Débrancher le connecteur.
Important : lors d'un déclenchement du module airbag passager, la déformation et la détérioration des fixations imposent systématiquement le remplacement de la planche de bord. Ne pas oublier d'apposer l'étiquette d'interdiction d'installer un siège enfant dos à la route sur le siège passager sur le côté de la planche neuve (étiquette disponible dans la collection référence : 77 01 206 809).
Important : se reporter impérativement au chapitre "procédure de destruction" pour la mise au rebut d'un airbag non déclenché.
Repose
Procéder dans le sens inverse de la dépose en respectant impérativement le couple de serrage des vis de fixation

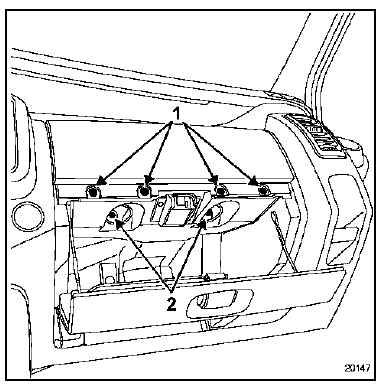

- Vis (1) à 2 n.M
- Vis (2) à 8 n.M
Important :
- Aucun corps étranger (vis, agrafe...) Ne doit être oublié au montage du module airbag.
- Côté module, bien enclipser à fond le connecteur (enclipsage fort) et positionner le verrou de sécurité.
- Coller sur le faisceau une étiquette adhésive "témoin de violabilité du système" de couleur bleue vendue sous la référence 77 01 040 153 (autres véhicules).
Effectuer un contrôle à l'aide de l'outil de diagnostic. Si tout est correct, déverrouiller le boîtier électronique, sinon voir chapitre diagnostic.
