Revue technique automobile Renault Trafic: Module airbag conducteur

Revue technique automobile Renault Trafic / Equipement électrique / Cablage / Airbags et prétensionneurs de ceinture de sécurité / Module airbag conducteur

L'airbag conducteur est équipé d'un sac gonflable spécifique (coussin avec marquage srp) lié à la ceinture de sécurité située face à lui. La calibration du système de retenue programmée de la ceinture est spécifique et complémentaire à ce type de coussin airbag.

Description

Il est situé dans le coussin du volant. Pour se déployer, le sac gonflable déchire le couvercle du volant.

Dépose

Dépose

Important : avant la dépose d'un coussin airbag, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume contact mis.

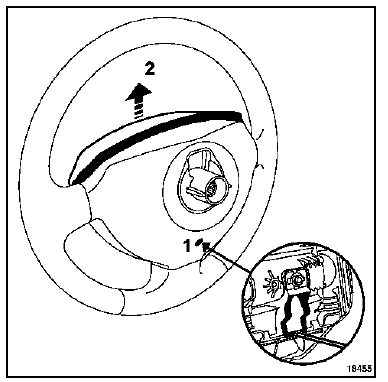

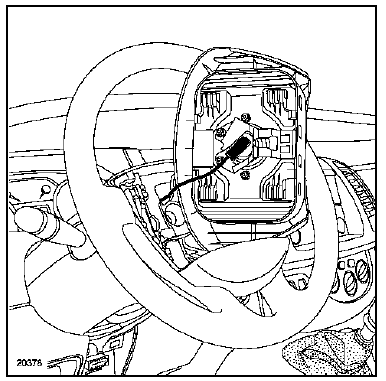

Insérer un tournevis dans l'orifice (1) situé derrière le volant. Lever (2) l'airbag afin de le faire coulisser. Déclipser les sécurités des connecteurs. Débrancher les deux connecteurs d'alimentation des générateurs.

Important : se reporter impérativement au

Important : se reporter impérativement au chapitre "procédure de destruction" pour la mise au rebut d'un airbag non déclenché.

Repose

Remarque : en cas de remplacement d'airbag suite à un choc, remplacer impérativement le volant et sa vis de fixation (couple de serrage : 4,4 dan.M). Mettre le connecteur en place et verrouiller la sécurité. Positionner le coussin sur le volant. Le faire coulisser vers le bas afin de l'enclipser.

Important : après avoir tout remonté, effectuer un contrôle à l'aide d'un outil de diagnostic. Si tout est correct, déverrouiller le boîtier électronique, sinon voir chapitre diagnostic.

Pretensionneur de ceinture
Description Les véhicules sont équipés : D'un prétensionneur sur le siège conducteur, De prétensionneurs sur le siège passager : D'un allumeu ...

Module airbag passager
L'airbag passager (srp) est équipé d'un sac gonflable à deux niveaux lié à la ceinture de sécurité située face à lui. La calibration d ...
