Rappel
Cette opération peut être effectuée seule avec l'outil de support de porte.
N d'agrément renault : 661000
Fournisseur : z international
Référence : sup01
Dans le cas contraire, deux opérateurs seront nécessaires pour mettre la porte en place.
Approcher toutes les fixations sans serrer.
Habiller la porte de tous ses éléments.

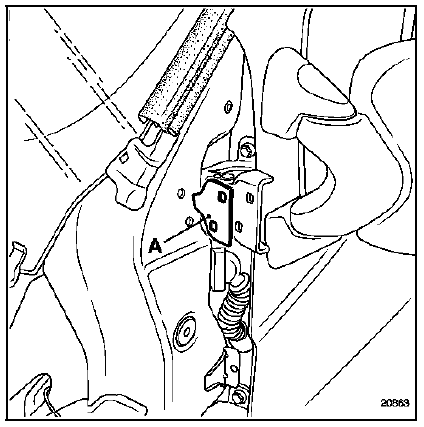

Important : les charnières de porte sont livrées avec des plaquettes de zinc adhésives (exemple a) sur chaque face d'appui.
Ces plaquettes ont une fonction anticorrosion, en cas de détérioration de celle-ci, en réparation il sera nécessaire de les remplacer systématiquement.
Dans le cas contraire avant la repose définitive assurer l'étanchéité des interfaces avec du mastic de bourrage (consulter la note technique n 396a).

Porte latérale avant
ReglagesPrincipe de fonctionnement
Tableau de commande
A Réglage de la température d'air,
B Mise en service du recyclage d'air,
B1 Témoin de fonctionnement recyclage air habitacle (sur certains
véhicules),
C Réglage de la quantité d'air pulsé dans l'habitacle,
D Répart ...
Tuyau haute pression entre condenseur et evaporateur
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant r134a à l'aide de la station de
charge.
Déposer :
L'ensemble groupe motoventilateur,
La vis de fixation sur l'évaporateur à la jonction du tablier,
La calandre,
...
Cable de commande du rotateur de reglage de la temperature
Depose
Câble de commande du rotateur de réglage de la
température côté boîtier de commande.
Déposer le tableau de commande (voir chapitre
"tableau de commande").
Câble de commande du rotateur de réglage de la
tempé ...
