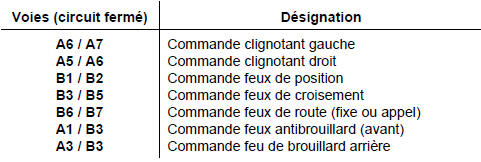

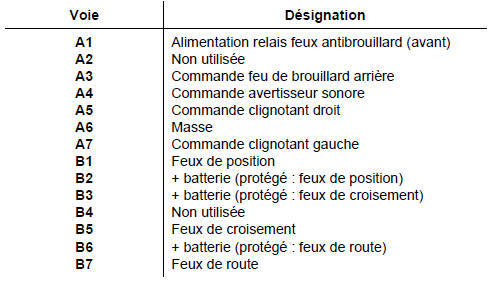

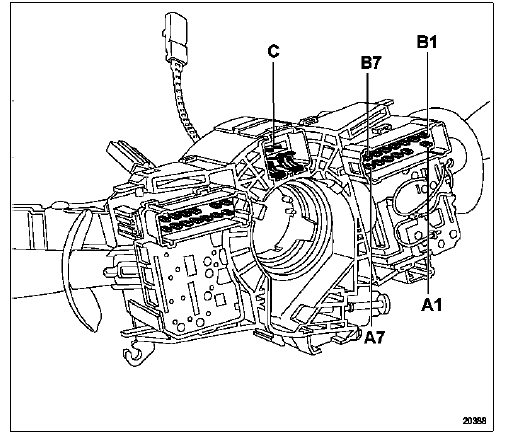

Nota : il est possible de contrôler les commandes de feux à l'ohmmètre. La commande de l'aver tisseur sonore passe par le connecteur (c) via le raccord tournant.

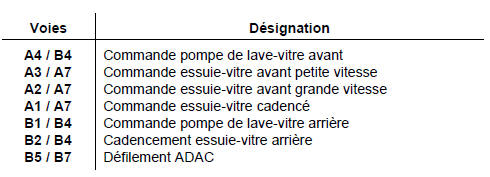

Manette d'essuyage
Contacteur feux de détresseBarillet de porte arrière de chargement
Depose
Déposer :
La vis de fixation (a),
La commande d'ouverture intérieure.
A l'aide de la pince à dégrafer, déclipser le panneau de
garniture.
Déposer :
La tringle de commande de barillet (b),
La tringle de commande d'ouverture ex ...
Tableau de bord
Depose
Déposer :
La visière du tableau de bord clipsée sur la planche
de bord,
Les vis de fixation (a).
Débrancher les connecteurs.
Configuration
En cas de remplacement du tableau de bord, la
configuration est automatique lors de la mise du
con ...
Bouclier avant
Nota :
Il sera nécessaire de déposer au préalable :
La plaque de police,
La grille de calandre,
Les répétiteurs,
Les optiques.
Depose
Déposer :
Les trois vis de ski (a),
La vis latérale (b) (une de chaque côt ...
