Revue technique automobile Renault Trafic: Mécanisme - disque
Remplacement
Cette opération s'effectue après avoir
désaccouplé la boîte de vitesse du moteur.
Depose

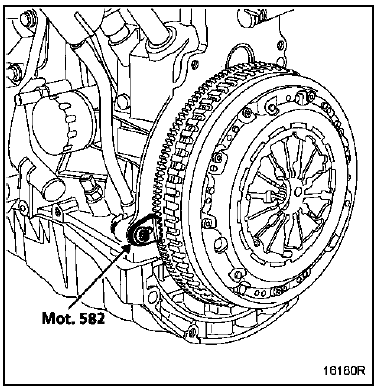

Mettre le secteur d'arrêt mot. 582-01.
Enlever les vis de fixation du mécanisme et déposer celui-ci ainsi que le disque d'embrayage.
Contrôler et remplacer les pièces défectueuses.
Repose
Précautions impératives à suivre lors de la réfection de l'embrayage :
Dégraisser la face de friction du volant.

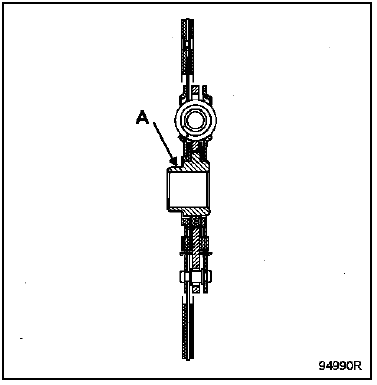

Mettre le disque en place (déport (a) du moyeu côté volant moteur).
Centrage
Utiliser le centreur plastique se trouvant dans la collection d'embrayage.

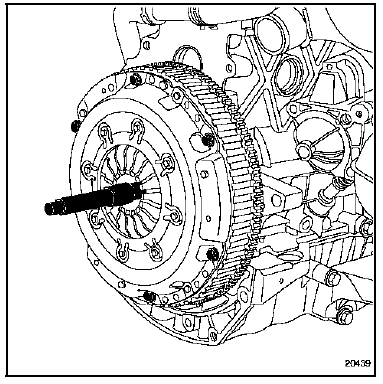

Visser progressivement en étoile, puis bloquer les vis de fixation du mécanisme au couple.
Déposer le secteur d'arrêt mot. 582-01.
