Revue technique automobile Renault Trafic: Longeron avant
Le remplacement de cette pièce est une opération de base pour une collision avant.
L'utilisation du banc de réparation est indispensable.
Pour déposer le longeron complet, il sera nécessaire de dégrafer plusieurs éléments supplémentaires :
- Plancher cabine partiel,
- Partie latérale de traverse avant de plancher de cabine,
- Renfort arrière de longeron avant partie avant,
- Support arrière de berceau avant.
Cette opération s'effectue suivant deux possibilités :
- Complète,
- Partielle, partie avant uniquement. La partie arrière devra être dégrafée de la pièce de rechange.

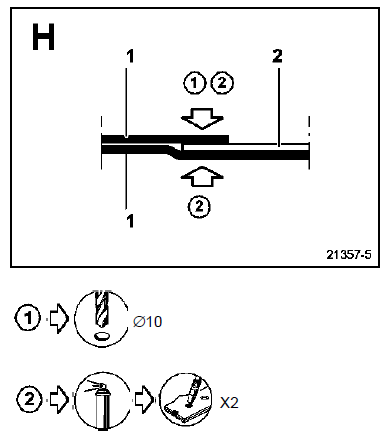

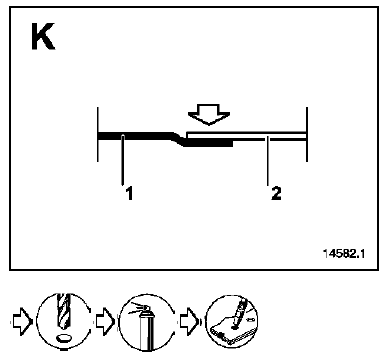

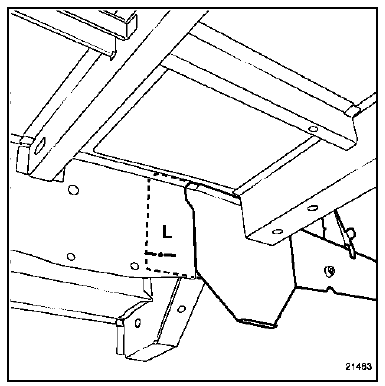

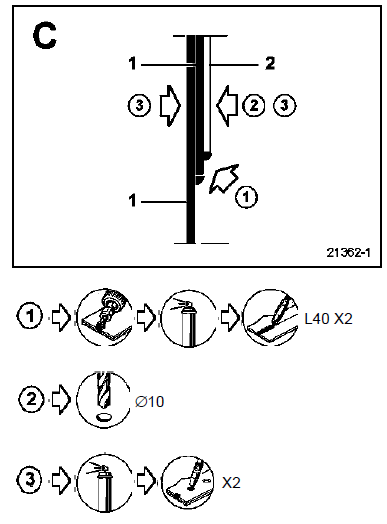

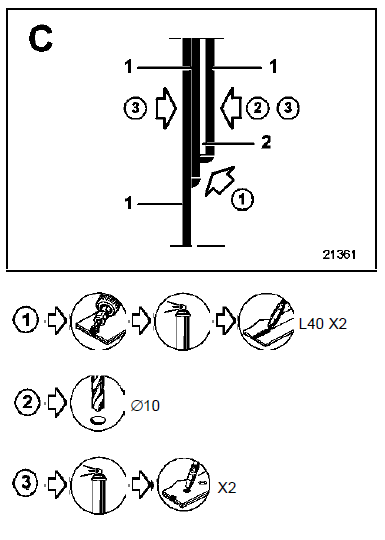

Nota : dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques au remplacement partiel au niveau de l'emboîtement du longeron avec l'habitacle.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

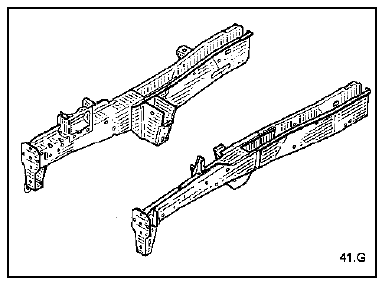

Composition de la piece de rechange
Pièce assemblée avec : plaquette de fixation
Equerre réhausse
Support arrière de berceau
Support intérieur arrière de berceau
Partie avant de longeron
Fermeture de longeron
Gousset latéral
Equerre flexible
Renfort de longeron
Renfort intérieur
Support de traverse radiateur
Fermeture de support de traverse radiateur
Anneau d'arrimage (côté droit)
Renfort de support moteur (côté droit)
Goujons soudés
Entretoise de fixation berceau
Ecrous soudés
Pieces concernees (épaisseur en mm) :
- Longeron avant 2,5
- Longeron avant partie arrière 2
- Appui cric 1,2
- Traverse avant de plancher cabine 1,5
- Renfort de longeron avant partie arrière 1
Attention : le poids du longeron est relativement important (assemblage de tôles de forte épaisseur).
Prendre les précautions nécessaires pour les opérations de dépose-repose.

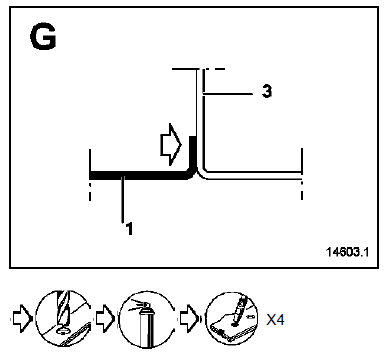

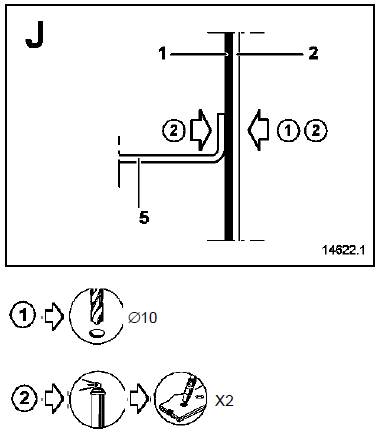

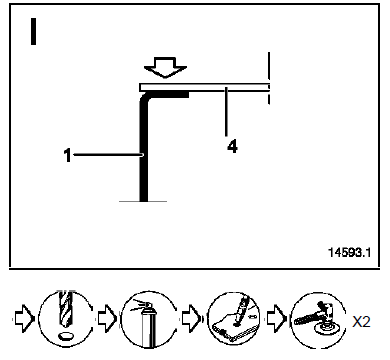

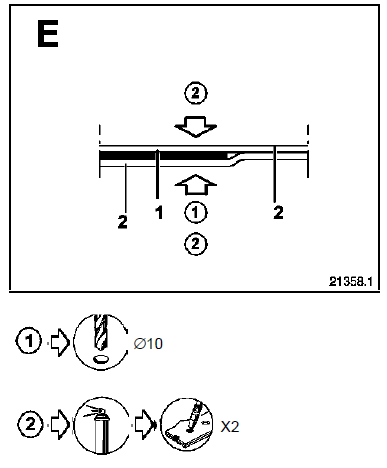

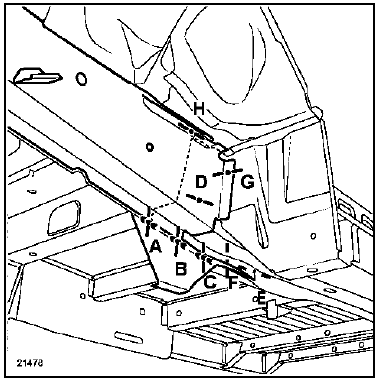

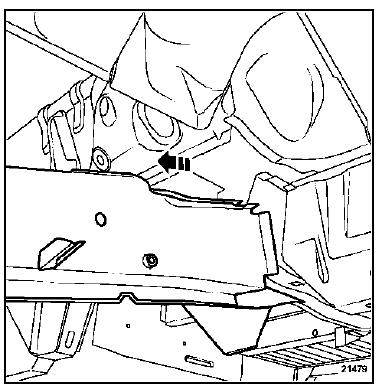

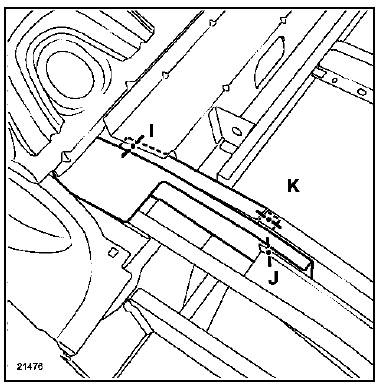

Remplacement complet
Dessin pour information.
Nota : le remplacement complet du longeron nécessite le dégrafage de la partie arrière de longeron avant.
