Revue technique automobile Renault Trafic: Lève-vitre de porte avant
Depose (lève-vitre manuel)

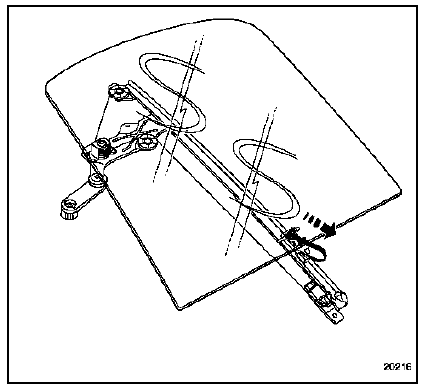

Après avoir déposé la garniture de porte (chapitre 71- a), baisser la vitre coulissante de façon à accéder à l'arrêt de l'axe.
Déclipper l'arrêt d'axe.

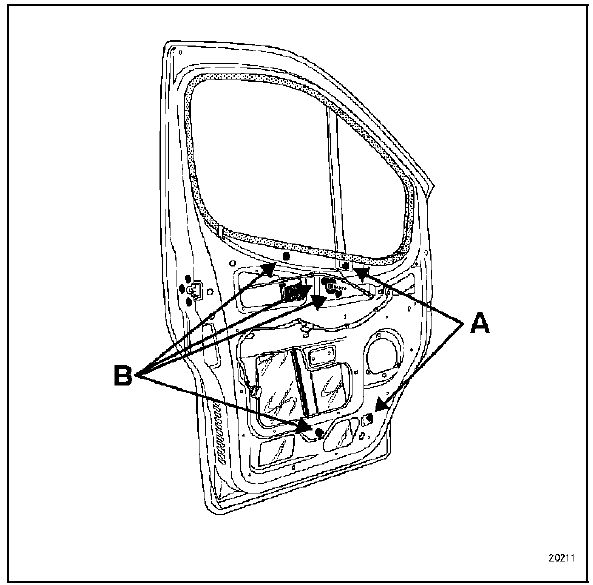

Déposer les deux vis de fixation (a) du montant fixe.
Dégager la vitre de l'axe du chariot, puis la poser au fond du caisson de porte (la protéger à l'aide de chiffon).
Déposer les quatre vis de fixation (b) du lève-vitre.

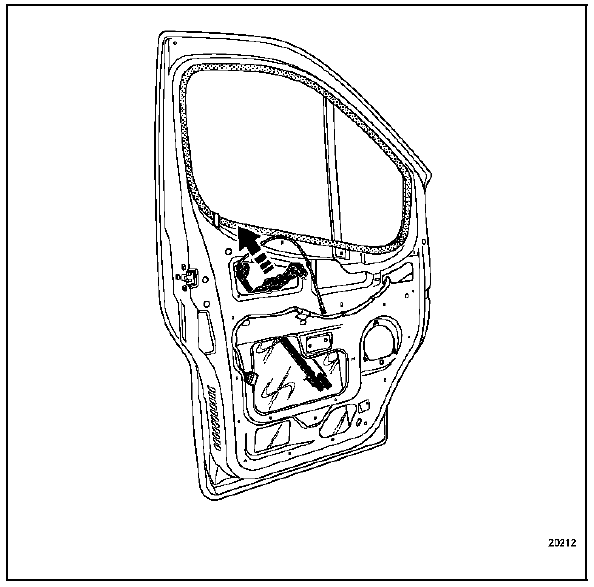

Dégager le mécanisme de lèvevitre.
Depose (lève-vitre électrique)

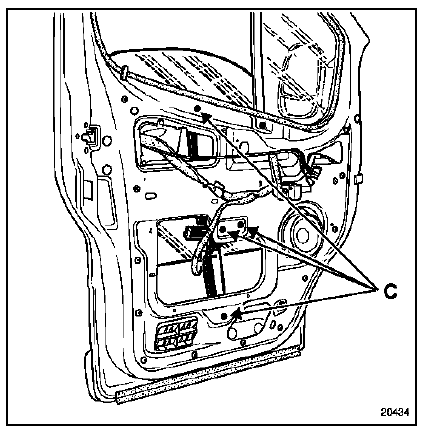

Déposer les quatre vis de fixation (c) du lève-vitre.
Débrancher le connecteur d'alimentation.
La méthode est identique à celle du lève-vitre manuel.
Commande d'ouverture extérieure de porte avant
Depose
Placer la vitre coulissante en position haute.
Déposer :
La garniture de porte (chapitre 71-a),
Le cache d'inviolabilité (a).
Déposer :
La trin ...
Serrure et commande d'ouverture intérieure de porte latérale coulissante
Depose
Après avoir déposé la garniture de porte (chapitre 72-b),
Déposer :
Les trois vis de fixation (a) de commande de serrure,
La tringle (b) de commande de b ...
