Depose
Mettre le véhicule sur quatre chandelles (voir le chapitre 02 "moyens de levage" pour bien positionner le cric de levage et les chandelles) ou sur un pont élévateur.
Respecter strictement les consignes exposees dans le chapitre 13 "particularites" et "proprete" avant toute intervention.
Débrancher la batterie.
Nota : la batterie étant située sous le siège gauche, il faut retirer le tapis de sol en le dégrafant puis la trappe à batterie (a) en desserrant les vis.

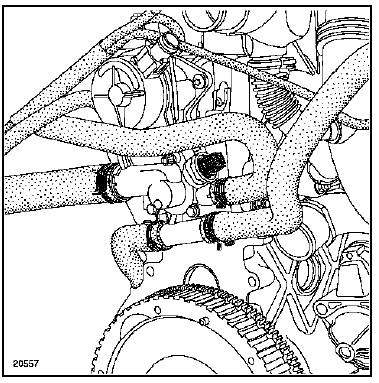

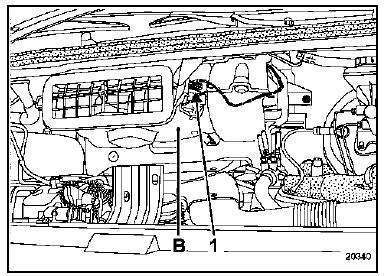

Vidanger le circuit de refroidissement par la durit inférieure du radiateur.

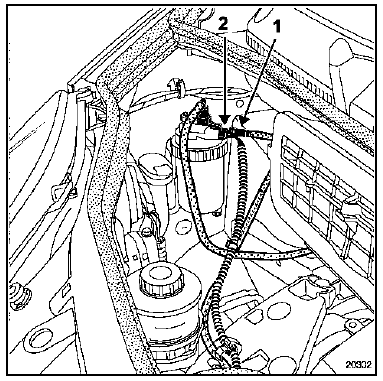

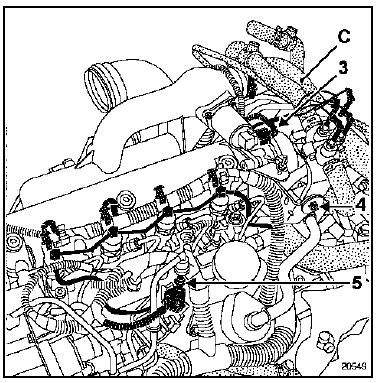

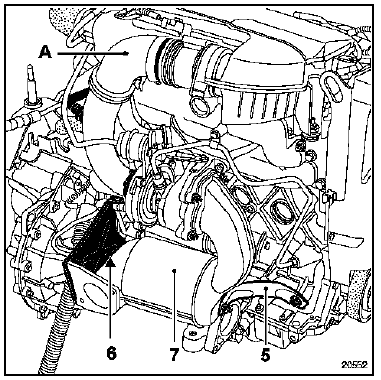

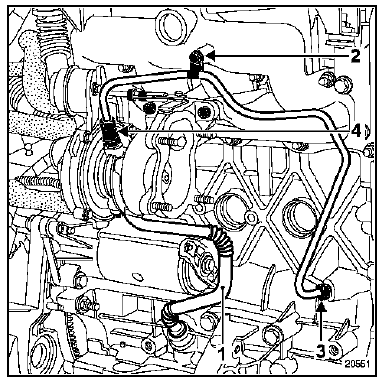

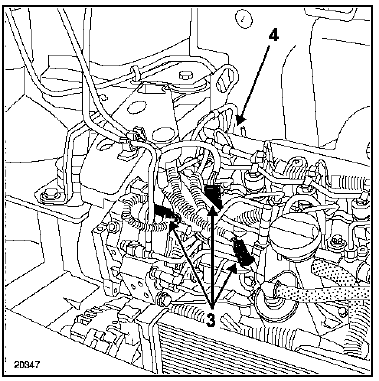

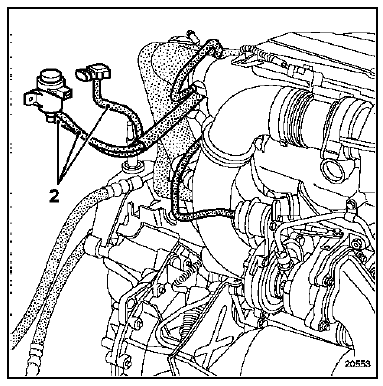

Déposer :
Nettoyage
Il est très important de ne pas gratter les plans de joints des pièces en aluminium.
Employer le produit décapjoint pour dissoudre la partie du joint restant collée.
Il est conseillé de porter des gants pendant l'opération suivante : appliquer le produit sur la partie à nettoyer, attendre environ une dizaine de minutes, puis l'enlever à l'aide d'une spatule en bois.
Nous attirons votre attention sur le soin qu'il convient d'apporter à cette opération, afin d'éviter que des corps étrangers soient introduits dans les canalisations d'huile (canalisations situées à la fois dans le carter-cylindres et dans la culasse).
Verification du plan de joint
Vérifier avec une règle et un jeu de cales s'il y a déformation du plan de joint.
Déformation maximale : 0,05 mm.
Aucune rectification de la culasse n'est autorisée.

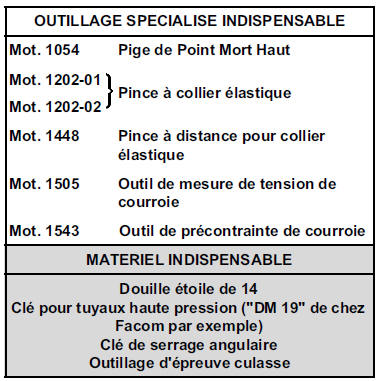

Eprouver la culasse pour détecter une fissure éventuelle à l'aide de l'outillage d'épreuve de culasse (comprenant un bac et un kit appropriés à la culasse, bouchon, plaque d'étanchéité, obturateur). L'agrément du bac d'épreuve de culasse à pour référence 664000.

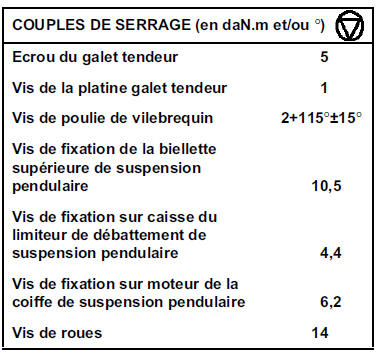

Repose
Particularités
Mettre en place le joint de culasse. Celui-ci est centré par deux douilles.
Placer les pistons à mi-course pour éviter tout risque de contact avec les soupapes lors du serrage de la culasse.
Centrer la culasse sur les douilles.
Lubrifier sous les têtes et le filetage des vis de fixation.
Effectuer le serrage de la culasse à l'aide d'une clé angulaire (voir chapitre 07 "serrage culasse").
Procéder au remontage en sens inverse de la dépose.
Reposer la courroie de distribution (voir méthode décrite au chapitre 11 "courroie de distribution").
Effectuer le plein et la purge du circuit de refroidissement (voir le chapitre 19 "remplissage purge").
Fonctions diagnostiquées
Consigne
diagnostic
Attention, si vous n'arrivez pas à diagnostiquer un calculateur, vérifier la
liaison entre
la voie 7 de la prise diagnostic et la voie diagnostic correspondantes sur le
calculateur.
Vérifier aussi les alimentations et la conformité du calculat ...
Fermeture de longeron avant partie avant
Le remplacement de cette pièce est lié au
remplacement partiel du longeron avant partie avant.
Cette opération est complémentaire au support de
traverse radiateur pour une collision avant et au
passage de roue avant partie avant pour une collision
latérale a ...
Feux de brouillard
Depose
Dévisser les deux vis de fixation.
Débrancher le connecteur.
Sortir l'antibrouillard avec son support.
Désolidariser l'antibrouillard de son support (une vis).
Repose
Pas de particularité, néanmoins ne pas oublier de
procéder au réglage ...
