Revue technique automobile Renault Trafic: Joint à lèvres d'arbre d'embrayage
Pk5/pk6
Remplacement
Cette opération s'effectue après avoir désaccouplé la boîte de vitesses du moteur.
Outillage specialise indispensable
B. Vi. 1236 Outil de mise en place du joint primaire
Depose

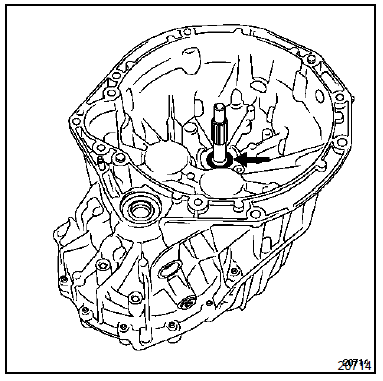

A l'aide d'un foret de diamètre 2,5 mm, percer un trou dans le joint.
Attention de ne pas rayer l'arbre ou la portee de joint.
Placer une vis dans le joint et l'extraire à l'aide d'une pince.
Repose

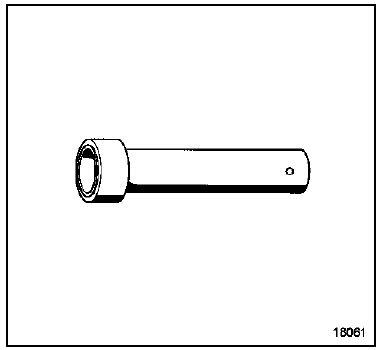

Placer un joint neuf muni de son protecteur à l'aide de l'outil b. Vi. 1236.
Retirer le protecteur.
Reposer le tube-guide.
