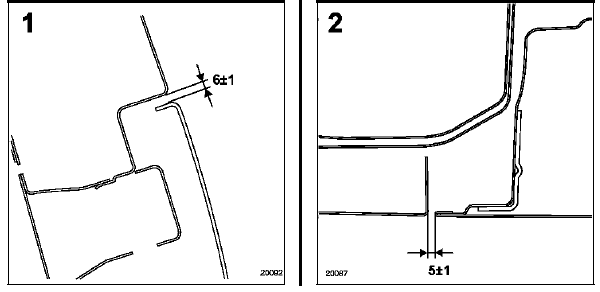

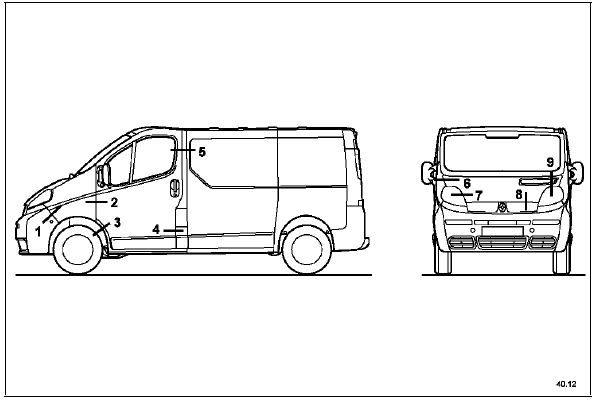

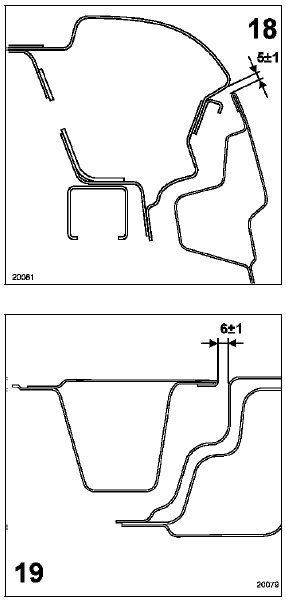

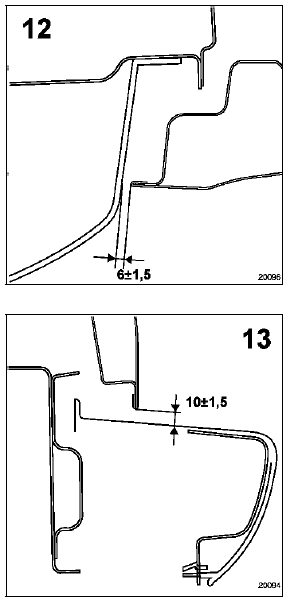

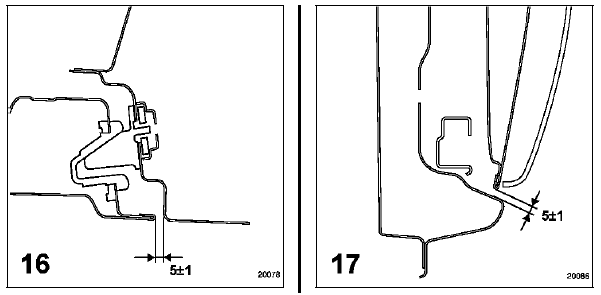

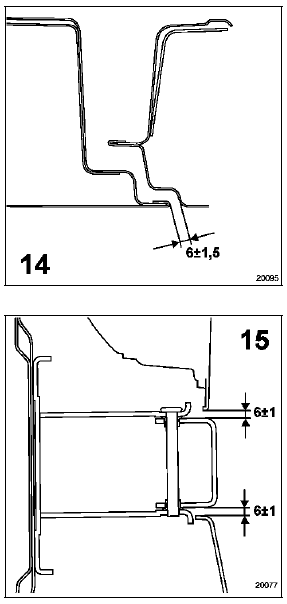

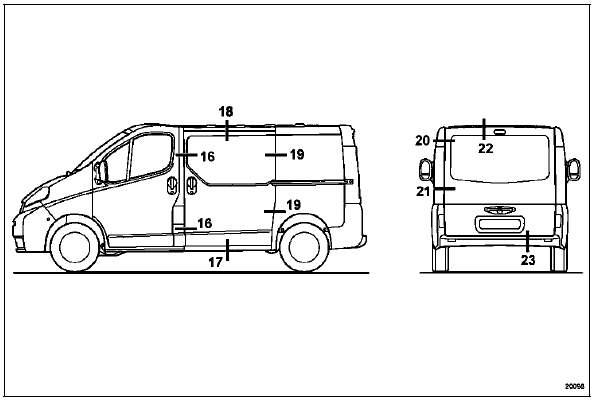

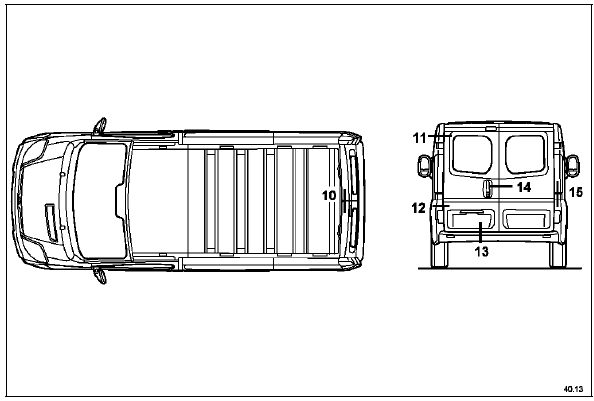

Revue technique automobile Renault Trafic: Jeux des ouvertures
Important :
Les valeurs de jeux sont données pour information avec des tolérances.
Lors d'un réglage, il est indispensable de respecter en priorité certaines règles :
- Assurer une symétrie par rapport au côté opposé,
- Assurer un jour et un affleurement régulier,
- Contrôler le bon fonctionnement de l'ouvrant, l'étanchéité à l'air et à l'eau.

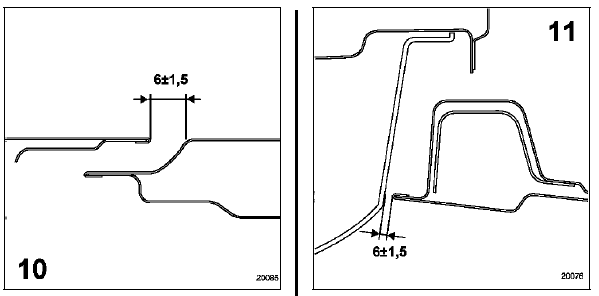

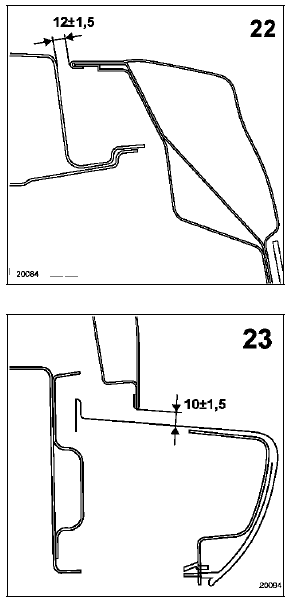

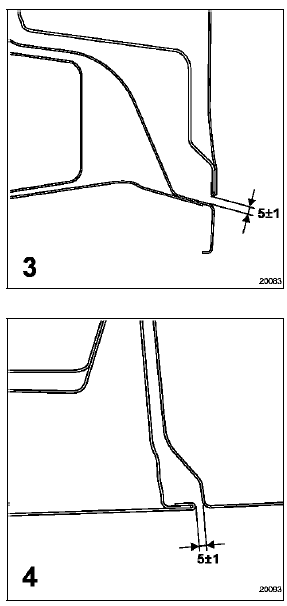

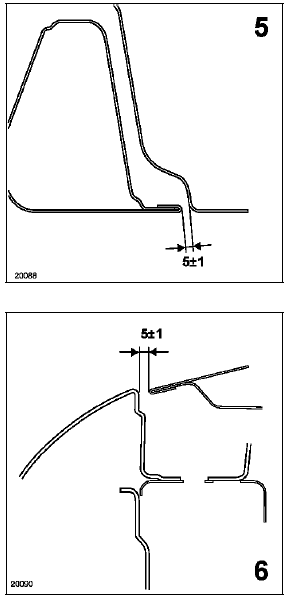

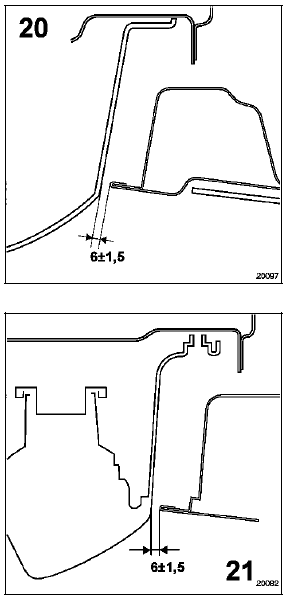

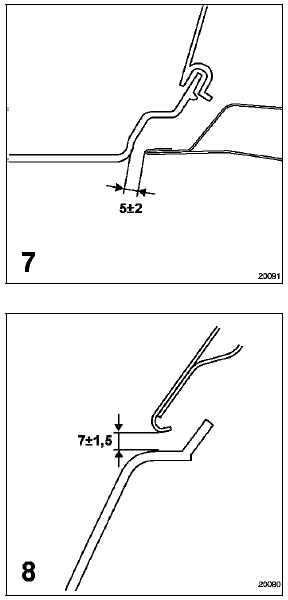

La cote est prise dans l'angle extérieur des deux portes.
