Revue technique automobile Renault Trafic: Implantation des éléments

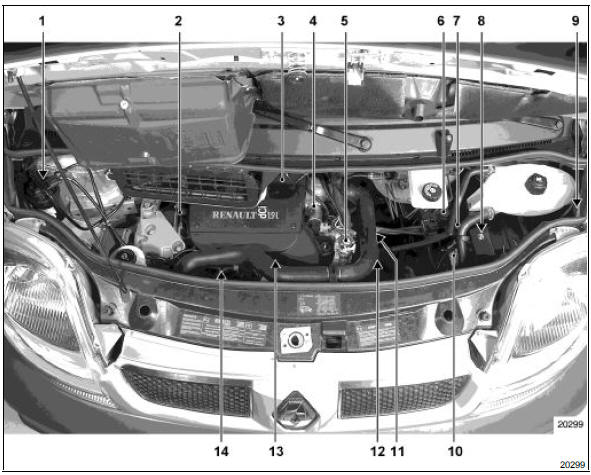

- Filtre à gazole avec réchauffeur
- Capteur de repérage cylindre
- Débitmètre d'air avec sonde de température d'air
- Vanne de recirculation des gaz d'échappement (egr)
- Boîtier thermoplongeurs
- Electrovanne de régulation de turbo
- Capteur de pression de suralimentation
- Calculateur d'injection
- Contacteur à inertie
- Boîtier de préchauffage
- Sonde de température d'eau
- Capteur de régime moteur

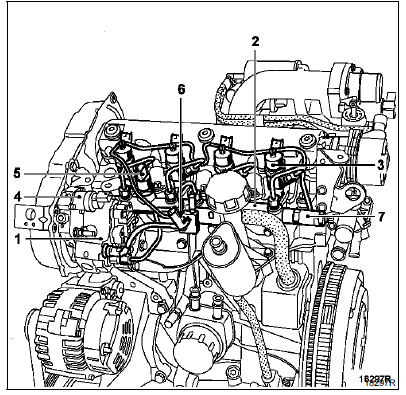

- Injecteur électromagnétique
- Pompe haute pression
- Pompe haute pression
- Rampe commune d'injection
- Injecteur
- Régulateur de pression
- Capteur de pression
- Sonde de température de carburant
- Limiteur de pression
- Capteur de repérage cylindre
- Catalyseur d'amorçage
- Turbocompresseur
- Débitmètre d'air avec sonde de température intégrée
- Vanne egr
- Boîtier thermoplongeurs
- Electrovanne de régulation de turbo
- Capteur de pression de suralimentation
- Boîtier de préchauffage
- Filtre à carburant
- Contacteur à inertie
- Calculateur d'injection
- Potentiomètre d'accélérateur
