Revue technique automobile Renault Trafic: Hauteur sous coque
Tolérance : +- 7,5 mm
L'écart entre le côté droit et le côté gauche du même essieu d'un véhicule ne doit pas excéder 5 mm, le côté conducteur étant toujours le plus haut.
Toute intervention sur la hauteur sous coque impose le réglage du limiteur de freinage et des projecteurs.

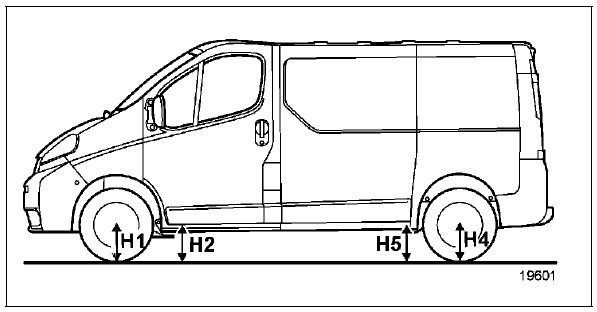

Points de mesure
Les cotes h1 et h4 se prennent à l'axe de roue.
La cote h2 se prend sous l'appui de cric.
La cote h5 se prend à l'axe de fixation de l'essieu arrière.
Couples de serrage (dan.M)
Frein
Train
Direction
...
Influence des angles
Influence des différents angles sur la tenue de cap et sur l'usure des
pneumatiques des véhicules.
Carrossage
C'est la comparaison des angles gauche et droit qui est importante. Une ...
