Revue technique automobile Renault Trafic: Gousset de traverse centrale de pavillon arrière
Le remplacement de cette pièce est une opération liée au remplacement d'une traverse centrale de pavillon ou complémentaire à la doublure de brancard arrière.
Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.

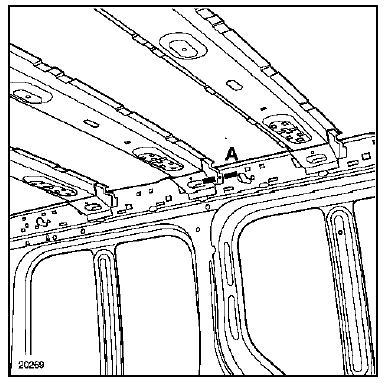

Vous ne trouverez ci-après pour information, une vue des différentes traverses en position sur la caisse.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce livrée seule.

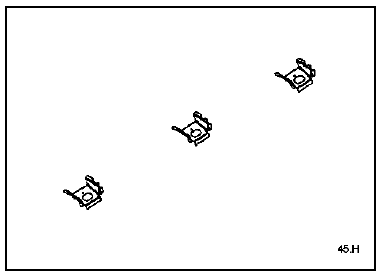

Pieces concernees (épaisseurs en mm) :
- Gousset de traverse de pavillon 0,8
- Doublure de brancard arrière 0,8
