Revue technique automobile Renault Trafic: Gestion centralisée de la température d'eau

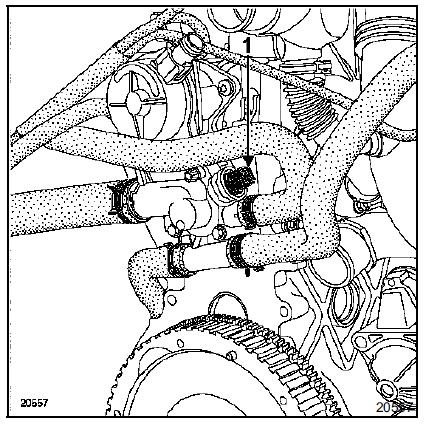

La sonde de température d'eau (1) (injection et indication de température d'eau au tableau de bord) est une sonde à trois voies.
Deux voies pour l'information température d'eau au calculateur (voies b e1 et b k3).
Ce système permet le pilotage du motoventilateur de refroidissement par le calculateur d'injection. Il est composé d'une sonde de température unique servant pour l'injection, le motoventilateur, l'indicateur de température et le voyant de température au tableau de bord.
Fonctionnement
Le calculateur d'injection, en fonction de la température d'eau, gère :
- Le système d'injection,
- Le relais de ventilateur :
- Le groupe motoventilateur est commandé en petite vitesse puis en grande vitesse si la température d'eau devient supérieure à 90 c et s'arrête lorsque la température devient inférieure à 95 c,
- Le groupe motoventilateur peut être commandé par le conditionnement d'air.
Voyant de temperature d'eau
Le voyant est piloté par le calculateur par le réseau multiplexé.
Il est commandé lorsque la température d'eau dépasse 115 c et s'éteint si la température devient inférieure à 110 c.
Potentiomètre d'accélérateur
Generalites
Le potentiomètre de pédale d'accélérateur est
solidaire de la pédale d'accélérateur. Son
remplacement entraîne le remplacement de ...
Calculateur
Generalites
Le calculateur d'injection est situé derrière un blindage
en tôle sous le vase d'expansion.
Depose
Débrancher la batterie.
Déposer la vis (1) de fi ...
D'autres materiaux:
Combiné ressort-amortisseur
Depose
Côté gauche
Déposer la vis de fixation du bocal de liquide de
refroidissement.
Dégager le bocal de liquide de refroidissement pour
accéder à l'écrou de tige d'amortisseur.
Côté gauche ou droit
Déposer la roue ...
Tension courroie accessoires
La dépose-repose de la courroie accessoires ne
présente pas de difficultés particulières, faire pivoter le
galet tendeur automatique de la courroie dans le sens
indiqué ci-dessous à l'aide d'une clé de 16 mm.
Nota : ne pas remonter une courroi ...
Commande externe des vitesses
Côté moteur
Depose des cables de passage et de selection des
vitesses
Depose
Ouvrir le capot moteur.
Déposer :
Le carter d'insonorisation supérieur de la boîte de
vitesses (modèles concernés) fixé par un clips,
Les deux rotules (a ...
