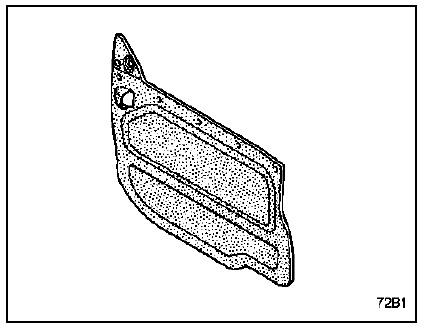

Revue technique automobile Renault Trafic: Garniture de porte latérale coulissante
Depose

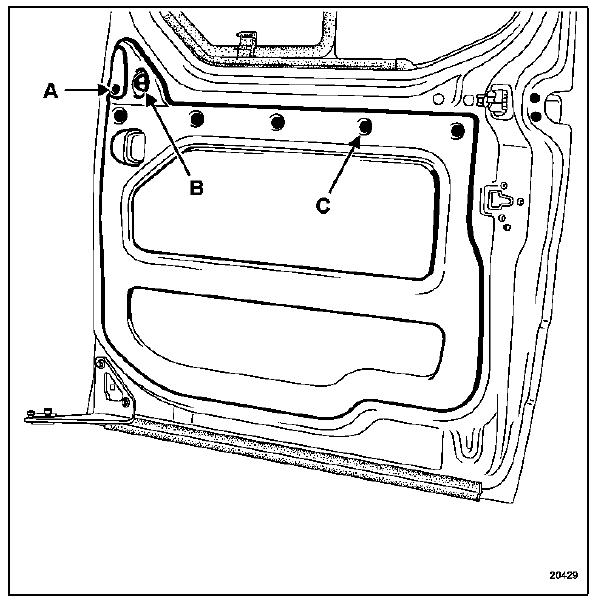

Déposer la vis de fixation (a) puis la commande d'ouverture intérieure. A l'aide de l'outil car.1597 Déclipser :
- Le bouton de condamnation intérieur (b),
- Les cinq agrafes (c) (la partie femelle reste fixée sur le caisson de porte),
- La garniture de porte.
Garniture de porte avant
Depose
Déposer :
La vis de fixation (a) puis la commande d'ouverture intérieure,
La vis de fixation (b) de poignée de tirage,
Les vis de fixation (c),
La manive ...
