Revue technique automobile Renault Trafic: Garniture de pied de cabine

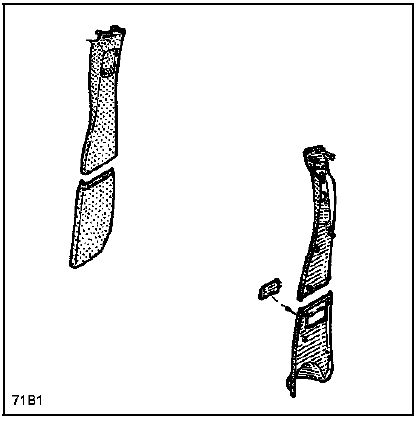

Déposer :
- La fixation de ceinture de sécurité sur les sièges avant,
- La garniture du rail supérieur de porte latérale coulissante,
- Les joints d'encadrement de porte avant et de porte latérale coulissante (partiellement).

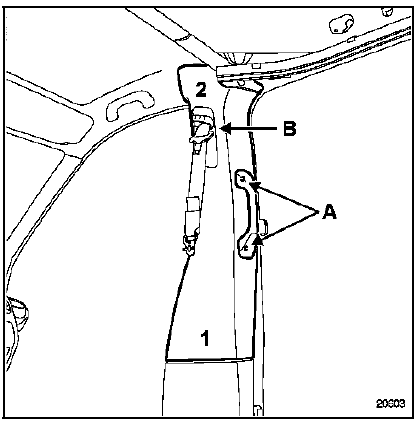

Déclipser les deux caches (a), afin de pouvoir déposer les deux fixations de la poignée de maintien. Déclipser la garniture (1), puis (2).
Dégager délicatement la garniture afin de ne pas détériorer l'enjoliveur (b).

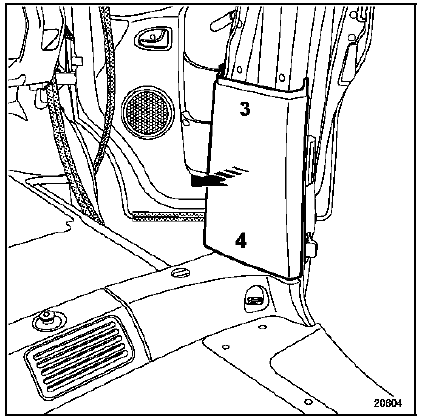

Déclipser la garniture en partie supérieure (3), puis en partie inférieure (4).
Garniture de montant de pare-brise
Depose
Déposer partiellement le joint d'étanchéité de porte
avant.
Déclipser la garniture de montant de pare-brise. ...
Garniture de bas de marche avant
Depose
Déposer :
Les sièges avant,
Les entretoises de fixation de sièges,
Les quatre vis de fixation (a), puis dégager le marche
pied.
...
