Revue technique automobile Renault Trafic: Garniture de pavillon de cabine

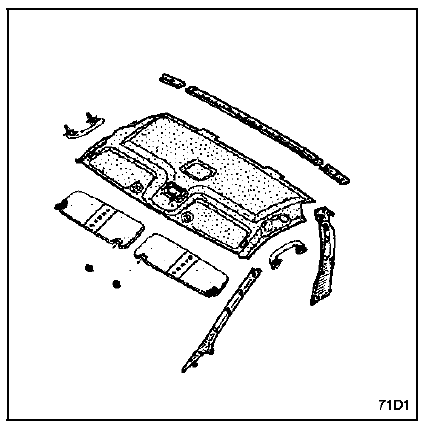

Depose
Déposer :
- Les garnitures supérieures de pied de cabine,
- Les garnitures de montant de pare-brise.

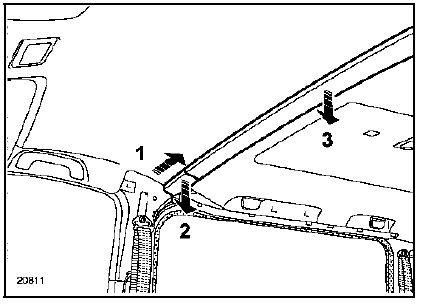

Déclipser les garnitures partie latérale (1). Dégager la garniture (2). Déclipser la garniture partie centrale (3).

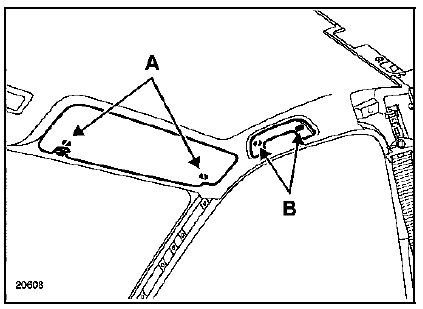

Déclipser le pare-soleil, puis faire pivoter celui-ci vers la porte. Déposer les fixations (a). Déclipser à l'aide de l'outil car.1597 :
- Les agrafes (b) de poignées de maintien, puis tirer manuellement sur la poignée pour la déposer,
- L'éclaireur de plafonnier.
Déposer la garniture du pavillon.
