Revue technique automobile Renault Trafic: Garniture de dossier première rangée
Depose du dossier 1/3
Déclipser les deux caches de guides de repose-tête.
Dégager :
- Les bandes de retenue (a) de coiffe,
- La coiffe avec sa mousse (b).

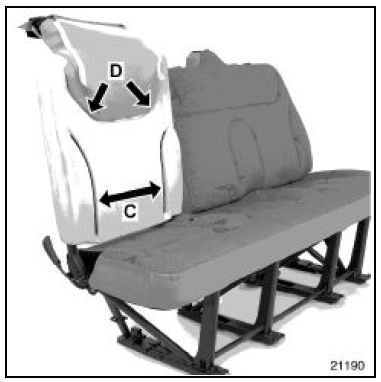

Dans le cas de dépose de coiffe uniquement : dégager les bandes de retenue (a) de coiffe.
Rabattre simultanément l'avant et l'arrière de la coiffe vers la partie supérieure du dossier, la coiffe est maintenue par du velcro (c) en partie avant du dossier. Couper les agrafes en (d). Dégager la coiffe de dossier 1/3.
Depose du dossier 2/3

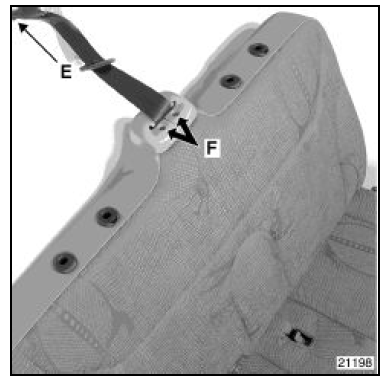

Déposer :
- La vis de fixation de ceinture (e), sous banquette,
- Les deux vis (f) du cache supérieur,
- Le cache.
Déclipser les quatre caches de guides de repose-tête.
Garniture de dossier deuxième rangée
Dégager :
Les bandes de retenue (g), avant et arrière de la
coiffe de dossier,
La bande de retenue (h) (voir photo suivante).
Rabattre simultanément l'avant et ...
