Revue technique automobile Renault Trafic: Garniture de dossier
Depose

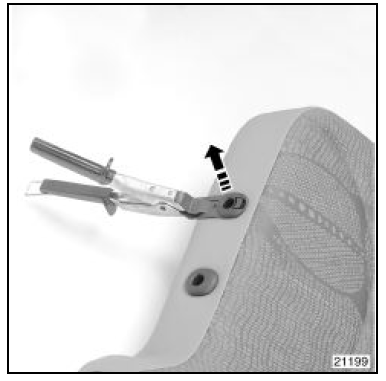

Déposer le dossier. Déclipser les deux caches de guide de repose-tête.

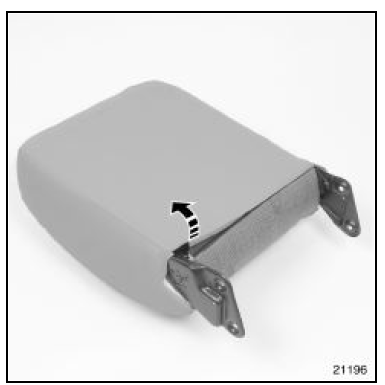

Dégager les bandes de retenue de coiffe arrière puis avant.

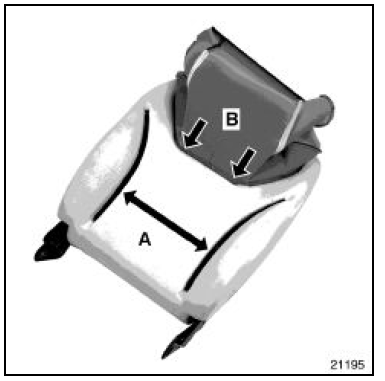

Rabattre simultanément l'avant et l'arrière de la coiffe vers la partie supérieure du dossier. La coiffe est maintenue par du velcro (a) en partie avant du dossier. Couper les agrafes (b). Dégager la coiffe.

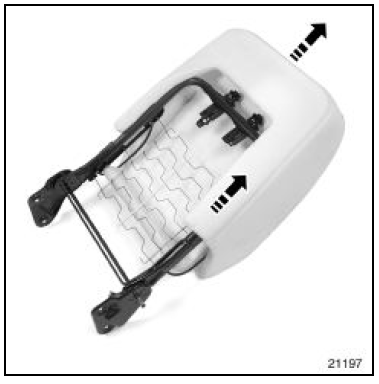

Déposer la mousse.
Garniture d'assise
Depose
Déposer :
Le siège,
Le dossier de siège.
Dégager les bandes de retenue inférieures de coiffe
d'assise.
Couper :
Les agrafes en partie ...
D'autres materiaux:
Afficheur
Affectation des voies
Connecteur rouge 15 voies
Connecteur gris 15 voies
...
Porte-fusée
Outillage specialise indispensable
T. Av. 476 Arrache rotule
Rou. 604-01 Immobilisateur de moyeu
Depose
Déposer :
L'écrou de transmission,
Le disque de frein (consulter la méthode
correspondante).
Déclipser le capteur de roue (équipement ...
Banquette complète
Depose
Déposer :
Les quatre vis de fixation (a),
La vis de fixation de ceinture (b) sur la banquette.
Débrancher le connecteur du faisceau sous siège.
Protéger la garniture de bas de marche, puis dégager
la banquette en (1) (un plot de c ...
