Revue technique automobile Renault Trafic: Garniture de capot avant
Depose

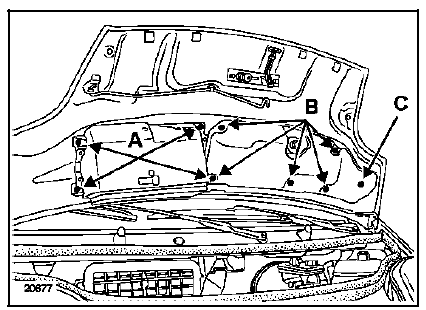

Déposer :
- Les quatre vis de fixation (a),
- Les cinq vis de fixation (b) de garniture.
A l'aide de la pince à dégrafer, déposer l'agrafe (c).

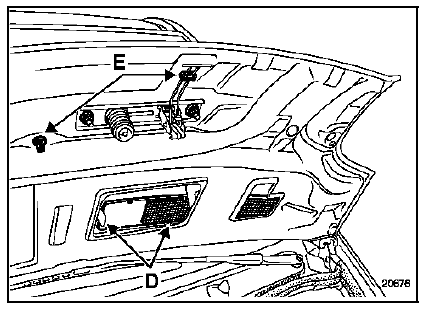

Déclipser les doigts de maintien (d), puis dégager la grille d'aspiration.
Nota : changer les agrafes de maintien (e) lors d'un remplacement de capot.
Garniture de hayon
Depose
A l'aide de l'outil car.1597 Déclipser l'enjoliveur (a) de
sangle de tirage.
Débrancher les deux connecteurs (b) du faisceau de
dégivrage.
Déclipser la ...
