Revue technique automobile Renault Trafic: Galet tendeur courroie de distribution
Depose
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer :
- La courroie de distribution (voir chapitre 11 "courroie de distribution"),

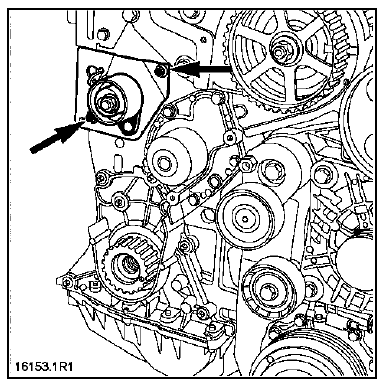

- Les deux vis de la platine galet tendeur.
Repose
Reposer :

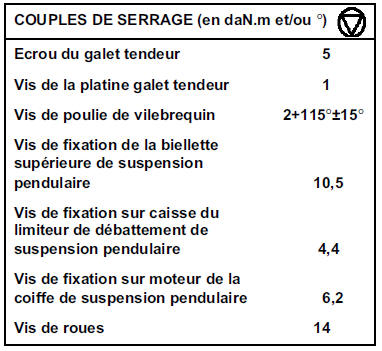

- La platine galet tendeur en serrant les vis au couple de 1 dan.M,
- La courroie de distribution (voir chapitre 11 "courroie de distribution").
Courroie de distribution
Depose
Mettre le véhicule sur quatre chandelles (voir le
chapitre 02 "moyens de levage" pour bien
positionner le cric de levage et les chandelles) ou sur
un pont él ...
D'autres materiaux:
Rangements, aménagements habitacle
Emplacement 1
Vide-poches 3
Pour ouvrir, tirez la poignée 2.
Aucun objet ne doit se trouver
sur le plancher (place
avant conducteur) : en effet
en cas de freinage brusque,
ces objets risquent de glisser sous
le pédalier et d'empêcher son utilisation.
Rangement pare ...
Manette d'éclairage
Nota : il est possible de contrôler les commandes de feux à
l'ohmmètre. La
commande de l'aver tisseur sonore passe par le connecteur (c) via le raccord
tournant.
...
Echangeur air-air
Depose
Déposer la vis (1) du collier de maintien.
Débrancher :
Le tuyau d'entrée d'air (2) de l'échangeur air-air,
Le tuyau de sortie d'air (3) de l'échangeur air-air.
Déposer :
Les vis (4) de fixation de l'échangeur air-air,
L' ...
